异质结技术如何突破太空光伏的死亡三角？

随着全球低轨星座进入规模化部署的窗口期，太空光伏产业正面临前所未有的机遇与严苛挑战。国际电信联盟（ITU）先登先占的规则，使得SpaceX、中国星网、Kuiper等巨头加速抢占有限的轨道和频段资源。仅以Starlink为例，其规划卫星数高达4.2万颗，目前已发射近万颗。然而，卫星互联网的技术突进，将航天器电源系统推向了极限：在强辐射、原子氧侵蚀、-180°C至+100°C剧烈温变的极端空间环境下，太空光伏技术困于效率衰减、重量掣肘、成本高企的三角矛盾之中，成为制约星座经济性与可靠性的核心瓶颈。

在此背景下，任何能够同时改善效率、重量和成本三角关系的技术突破，都将引发产业链的强烈关注。然而，一个必须首先厘清的关键是：为何在地面光伏市场占据主流并快速发展的n型技术在太空应用中却面临根本性障碍？

核心症结在于太空极端的高能粒子辐射环境。持续的质子与电子辐照会穿透电池，引发晶格原子位移，形成大量缺陷。在这种以位移损伤为主导的退化机制下，n型硅衬底对辐射诱导的缺陷极为敏感，其少数载流子寿命在辐照后会急剧下降，导致电池效率衰减率显著更高。更严峻的是，在超高注量的辐射累积下，n型硅甚至可能发生致命的型号反转，其电学特性会从n型转变为p型，从而导致基于n型设计的PN结失效，整个电池功能崩溃。这一物理本质，决定了直接移植地面成功的n型技术进入太空，在长期可靠性上存在巨大风险。

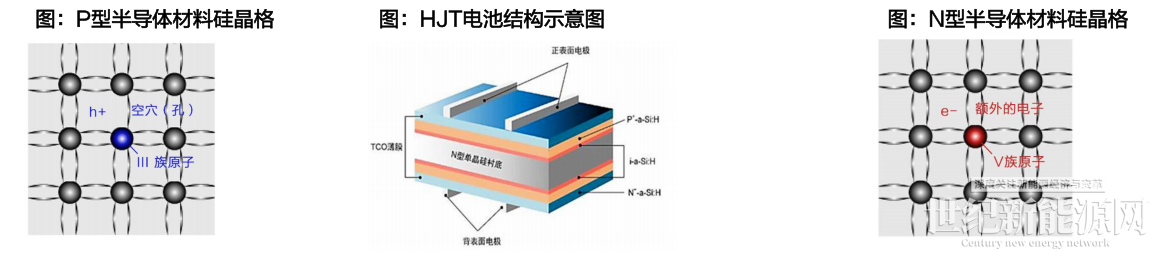

图1 不同结构示意图

因此，产业界的目光转向在辐射环境下表现更为稳定、退化行为更可预测的p型硅衬底。p型硅中的缺陷对少数载流子的捕获能力相对较弱，这使得电池的少数载流子寿命在辐照后能保持更高水平，奠定了其更优抗辐射能力的物理基础。然而，传统的p型电池效率天花板有限。这就引出了p型HJT技术的独特价值，即基于p型硅稳定抗辐射，同时兼具非晶硅薄膜卓越的表面钝化能力。

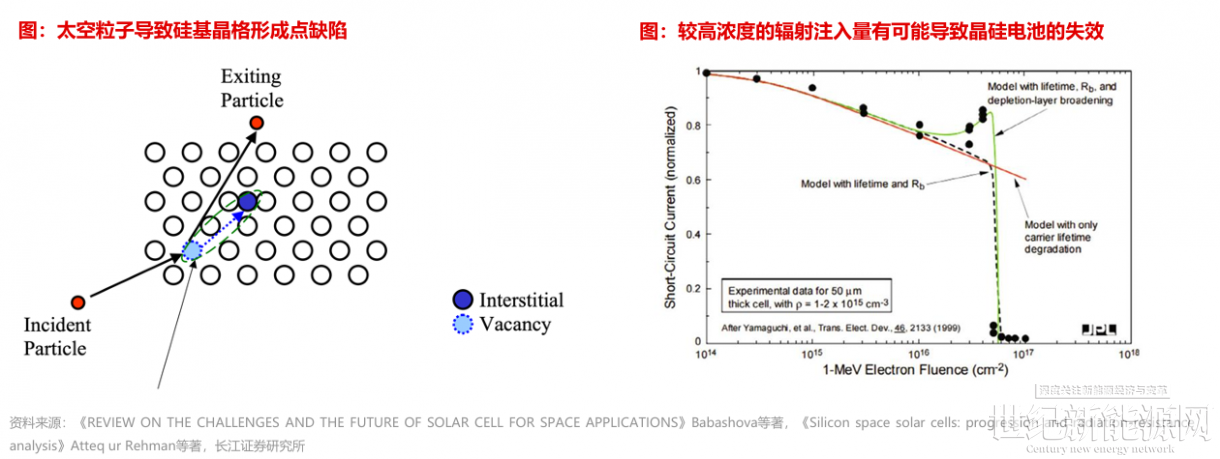

图2 晶格缺陷及辐照后电池失效图

p型HJT技术以成熟的p型晶硅为基底，通过在其表面沉积极薄的非晶硅薄膜层形成异质结。这种结构融合了双重优势：一方面，它继承了p型硅在太空辐照下衰减慢、不惧型号反转的可靠性；另一方面，非晶硅优异的钝化效果能最大化降低电压损失，将p型硅的转换效率潜力大幅提升，实现了可靠性基石与效率高度的统一。

相较于当前太空应用的两条主要技术路径，p型HJT的这种平衡特性尤为突出。对比高端的砷化镓方案，虽然三结砷化镓电池在初始效率和抗辐射性上仍是标杆，但其成本极其高昂，原材料稀缺，制备工艺复杂，制约了其在需低成本、规模化部署的巨型星座上的应用。p型HJT则基于成熟、低成本的晶硅产业链，在保证足够可靠性的前提下，打开了大幅降本的空间。对比传统的航天级PERC等晶硅方案，传统晶硅方案成本较低，但辐照后的光电转化效率和抗辐射性能仍是其短板，p型HJT通过双面对称结构，在同等甚至更优的抗辐射表现下，实现了显著的效率提升。

近期，东方日升宣布其n型异质结（HJT）电池技术取得系列进展，其单结电池在大气质量为1.5的太阳光谱（AM1.5）条件下，通过第三方权威机构测试，其电池转换效率已达27.03%，异质结硅叠层电池转化效率更是突破至31.95%。基于其在异质结电池多年研发基础，其在p型HJT电池技术开发也取得令人瞩目的实测结果。据第三方权威机构测试数据显示，其采用p型硅衬底的HJT电池，在实现50μm极致薄片化的同时，于AM0光谱下初始效率达22%，在经历等效1E14（1MeV）注量的加速辐照后，其转化效率仍可保持在19.4%。这一EOL数据，相较于业内为平衡成本而采用商用航天级PERC电池15%-17%的效率基线，意味着同等功率下卫星减重可达20%，可降低单星发射成本数十万乃至百万量级。对于规划发射万颗卫星的星座而言，可节约高达数十亿美元的总成本，将成为决定项目商业可行性的关键变量。

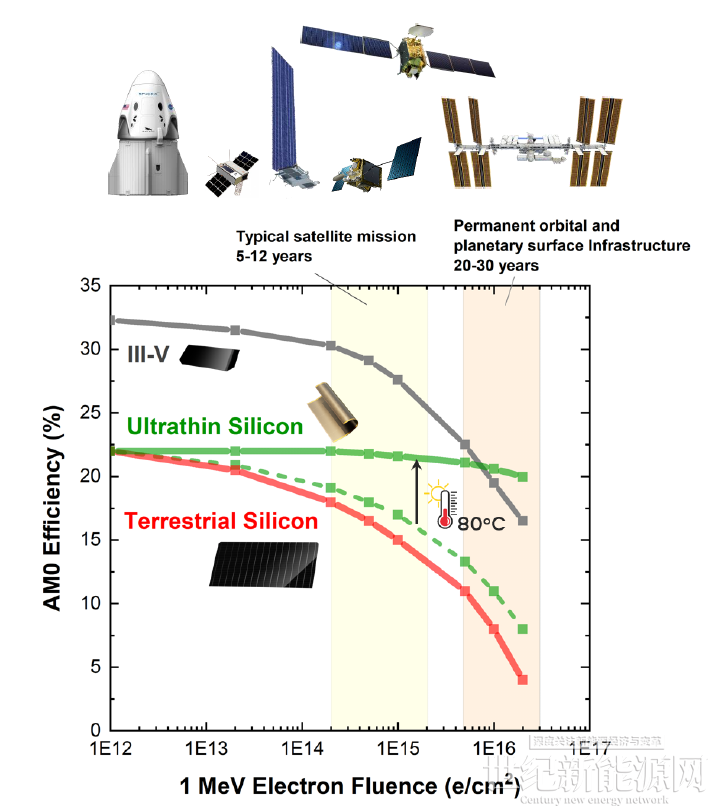

图3 1 MeV下AM0转化效率差异

除了静态效率指标，一项更为前沿的发现可能预示着下一代太空电池的进化方向。研究人员在实验中发现，异质结电池在经历空间环境模拟时，呈现出辐照下自修复热退火现象，即电池在遭受粒子辐照损伤后，在轨运行期间经历的周期性温度变化，可能在一定程度上诱发晶格缺陷的自发修复。该机理目前已成为NASA、欧空局及国内顶尖研究机构的重点跟进方向,虽然其微观机制与工程化应用潜力尚需深入研究，但这无疑为开发具备在轨长寿命、高可靠太空光伏电池提供了新的技术想象空间，有望从本质上攻克辐射损伤难题。

从全球视野观察，太空光伏的技术竞赛已呈多点开花之势。美国已完成多结砷化镓电池阵在柔性卷展太阳翼的工程化应用，中国也已实现柔性三结砷化镓电池的在轨运行，欧洲则搭建了以砷化镓系为主流路线并形成标准化工程体系，另外日本以刚性折叠展开式太阳翼作为主流。然而，无论技术路径如何分化，核心目标始终一致：在确保极端环境可靠性的前提下，追逐更高的功率质量比和更低的单位功率成本。异质结技术，特别是其与柔性基板、钙钛矿叠层相结合的路径，因其在效率、减重、成本与工艺兼容性上的综合潜力，正吸引越来越多的战略布局。当太空数据中心、月球科研站等兆瓦级能源需求从蓝图走向现实，谁能为航天器提供更轻、更强、更经济的核心动力，谁就将主导下一阶段深空探索的能源格局。
