采用铁系材料的锂电池与采用钴系材料的锂电池相比在能量密度上不如后者，所以铁系材料锂电池的电压只有2.8～3.5V，不及钴系材料的3.75～4.1V，所以需要开发新的铁系材料。

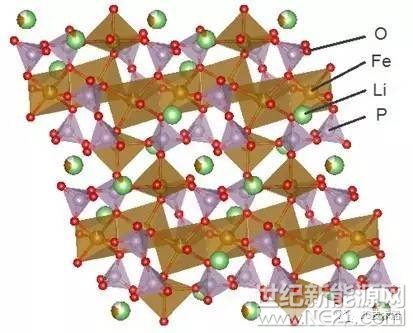

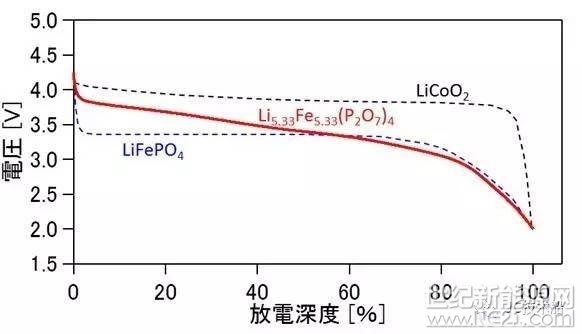

此次富士通发现让铁原子周围的氧原子的位置产生变形是提高电压的一个重要因素，并开发出了新材料Li5.33Fe5.33(P2O7)4，所制作的纽扣电池也获得了3.8V的电压。这比以往以LiFePO4为代表的磷酸铁系电池还要高。但是用试制的纽扣电池实验得到的放电容量为105mAh/g，这一结果比139mAh/g的理论值以及LiCoO2的137mAh/g都要低25%左右，还有待于今后的进一步开发与改进。
