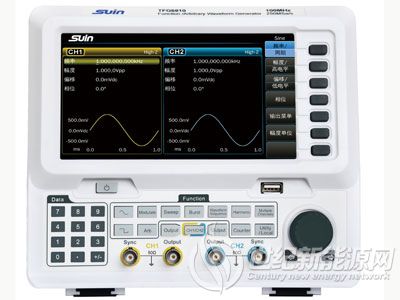

品牌:SUIN
发货:3天内
主要特点：
1. 采样速率250MSa/s,幅度分辨率16bits
2. 任意波波形长度16M点
3. 方波的边沿时间W4.2ns > 8位/秒计数器可测量频率、周期、脉宽、占空比
4. 7英寸彩色TFT触摸屏，像素：800x480
5. 可选配物联网接口、2倍8W功率放大器
主要特性：
￭输出通道：具有两个独立的输出通道，两个通道特性相同
￭ 频率特性：频率精度 20ppm。
￭ 幅度偏移：幅度和偏移精度 1％，分辨率 1mVpp。
￭ 内建波形：具有正弦波、方波、指数、对数等 165 种波形。
￭ 方波锯齿波：可以设置精确的方波占空比和锯齿波对称度。
￭ 脉冲波：可以设置精确的脉冲宽度和边沿时间。
￭ 双脉冲波：可以分别设置两个脉冲的脉冲宽度和两个脉冲之间的间隔时间。
￭ 相位特性：可以设置输出信号相对于同步信号的相位和极性。
￭ 调制特性：可以输出 FM、AM、PM、PWM、SUM、FSK、ASK 等 13 种调制信号。
￭ 猝发输出：可以输出设定周期数的猝发信号和门控输出信号。
￭ 频率扫描：可以输出线性频率扫描和对数频率扫描信号。
￭ 频率序列：可以输出高速跳变的频率序列。
￭合成谐波：可以合成多次谐波，各次谐波的幅度和相位可独立设置。
￭任意波形：采用逐点输出方式，保证波形的任何细节不会丢失。
￭波形编辑：任意波形编辑可以使用键盘编辑功能和计算机编辑软件。
￭波形序列：可以输出不同波形长度和周期循环次数的波形序列。
￭通道耦合：各通道的频率、幅度和偏移设置参数可相互耦合。
￭存储特性：可存储和调出多组仪器工作状态参数,多个用户任意波形。
￭同步输出：在各种功能时具有和功能相应的同步信号输出。
￭外部调制：在 FM、AM、PM、PWM、SUM 调制时可使用外调制。
￭外部触发：在键控、扫描、猝发、双脉冲、频率和波形序列时可使用外触发。
￭外部时钟：可以检测和使用外部基准时钟，内部基准时钟可以输出。
￭计数器：分辨率 8 位/秒，可以测量外部信号的频率、周期、脉宽、占空比。
￭触摸屏：电容式触摸屏，可以使操作更方便。
￭计算功能：可以选用频率值或周期值，幅度峰峰值、有效值或 dBm 值。
￭通讯接口：配置 USB 设备接口，U 盘存储器接口、LAN 接口。
￭ 温补晶振（选件）：精度±1ppm，老化率±1ppm/年。
￭功率放大器（选件）：2 倍功率放大器，最大输出功率 8W（8Ω）。
￭物联网接口（选件）：基于 LoRa 低功耗局域网无线标准。
主要技术指标：
|
产品型号 |
TFG6803 |
TFG6806 |
TFG6810 |
|||
|
频 率 特 性 |
频率范围 |
正弦波 |
1μHz ～35MHz |
1μHz～65MHz |
1μHz～100MHz |
|
|
方波 |
1μHz ～ 35MHz |
1μHz〜65MHz |
1μHz～100MHz |
|||
|
脉冲波 |
1μHz ～ 25MHz |
|||||
|
锯齿波 |
1μHz～3MHz |
|||||
|
PRBS |
1kbps～60Mbps |
|||||
|
噪声(-3dB ) |
100MHz带宽 |
|||||
|
其它 |
1μHz～20MHz |
|||||
|
频率分辨率 |
1 μHz或12位数字 |
|||||
|
频率准确度 |
±(20ppm+ 14pHz ) |
|||||
|
老化率 |
± 3ppm/年 |
|||||
|
连 续 输 出 |
内建波形 |
波形种类 |
正弦波、方波、锯齿波、脉冲波、噪声、直流、伪随机码、用户编辑任意波和用户编辑谐波等165种波形
|
|||
|
采样率 |
250MSa/s |
|||||
|
幅度分辨率 |
16 bits |
|||||
|
正弦波 |
谐波失真（OdBm） |
≤-60dBc 频率≤20MHZ ≤-50dBc 频率≤50MHz ≤-40dBc 频率≤50MHz |
||||
|
总失真度 |
≤0.075% ( 10Hz～20kHz, 20Vpp ) |
|||||
|
方波 |
占空比 |
0.001 % ～ 99.999% (受频率设置限制) |
||||
|
过冲 |
≤ 2% ( 1MHz, 1Vpp,典型值) |
|||||
|
边沿时间 |
W4.2ns |
|||||
|
脉冲波 |
占空比 |
0.001 %-99.999% （受边沿时间与频率设置限制） |
||||
|
过冲 |
≤ 2% ( 1MHz, 1Vpp,典型值) |
|||||
|
边沿时间 |
≥ 8ns,上升边沿和下降边沿单独可调 |
|||||
|
脉冲宽度 |
13ns～（周期-13ns）（受边沿时间与频率设置限制） |
|||||
|
双脉冲波 |
过冲 |
≤ 5% （典型值） |
||||
|
边沿时间 |
≤ 5ns ( 1Vpp ) |
|||||
|
第一脉冲宽度 |
8ns ～20s
|
|||||
|
第二脉冲宽度 |
8ns ～ 20s |
|||||
|
间隔时间 |
8ns ～ 20s |
|||||
|
脉冲宽度和间隔时间分辨率 |
8ns |
|||||
|
脉冲状态 |
正脉冲、负脉冲、正负脉冲 |
|||||
|
触发源 |
内部、外部 |
|||||
|
任意波 |
采样方式 |
逐点采样 |
||||
|
采样率 |
1μSa/s～125MSa/s |
|||||
|
波形长度 |
2～8K点 步进：1点 8K点～16M点 步进：8点
|
|||||
|
幅度分辨率 |
16bits |
|||||
|
幅度特性 |
幅度范围 |
1mVpp～20Vpp（频率≤10MHz），1mVpp～10Vpp （ 10MHz ＜频率≤100MHz） |
||||
|
幅度分辨率 |
1mVpp或4位数字 |
|||||
|
幅度精度 |
正弦波 1kHz≥10mVpp,偏移OV）：± （设置值x1% + 1mV） |
|||||
|
直流偏移 |
偏移范围 |
± 10Vpk（ac+dc） |
||||
|
偏移分辨率 |
1mVdc |
|||||
|
偏移精度 |
± （|设置值| x1% +幅度值x 0.5% + 2mV） |
|||||
|
扫描特性 |
扫描范围 |
1μHz~频率上限 |
||||
|
扫描时间 |
正扫：1ms～500s，保持、反扫、间隔：0s〜500s |
|||||
|
扫描模式 |
线性、对数 |
|||||
|
调制特性 |
FM、AM、 PM、PWM, Sum调制 |
载波波形 |
正弦波、方波、锯齿波等（PWM仅脉冲波） |
|||
|
调制波形 |
正弦波、方波、锯齿波等 |
|||||
|
调制频率 |
1mHz～100kHz |
|||||
|
FSK、4FSK、NFSK、PSK、4PSK、NPSK、ASK、OSK调制 |
载波波形 |
正弦波、方波、锯齿波等 |
||||
|
跳变频率 |
1μHz～频率上限 |
|||||
|
跳变速率 |
1mHz～1 MHz |
|||||
|
猝发特性 |
猝发模式 |
触发、门控 |
||||
|
猝发周期 |
1μs ～600s |
|||||
|
猝发计数 |
1 ～100000000个 |
|||||
|
频率序列 |
序列波形 |
正弦波、方波、锯齿波等 |
||||
|
频率范围 |
1μHz~频率上限 |
|||||
|
序列长度 |
2~512 |
|||||
|
采样率 |
1 mSa/s ～10MSa/s |
|||||
|
触发源 |
内部、外部、手动 |
|||||
|
波形序列 |
采样率 |
1 uSa/s 〜125MSa/s |
||||
|
波形长度 |
256 ～8K点 步进：8点 |
|||||
|
重复次数 |
1~ 512 |
|||||
|
序列长度 |
2~ 512 |
|||||
|
触发源 |
内部、外部、手动 |
|||||
|
通道耦合 |
耦合方向 |
通道1→通道2,通道2→通道1 |
||||
|
频率耦合 |
频率比、频率差 |
|||||
|
幅度、偏移耦合 |
幅度差、偏移差 |
|||||
|
相位对齐 |
相位对齐后通道间相位差w20ns （典型值） |
|||||
|
计数器 |
频率测量 |
1 mHz ～ 350MHz |
||||
|
周期脉冲宽度测量 |
100ns ～ 20s |
|||||
|
占空比测量 |
0.1%-99.9% |
|||||
|
分辨率 |
8位/秒 |
|||||
|
输入幅度 |
50mVrms ～± 5Vpp DC耦合 1 mHz ～350MHz 50mVrms ～ 10Vpp AC 耦合1 mHz ～350MHz |
|||||
|
功率放大器（选件） |
频率 |
1 Hz ～200kHz |
||||
|
电压放大 |
2倍 |
|||||
|
输出功率 |
|
|||||
|
温补晶振 （选件） |
精度 |
±1ppm 0°C 〜40°C |
||||
|
老化率 |
土 1 ppm/年 |
|||||
|
物联网 接口（选件） |
频段范围 |
398MHz～525MHz |
||||
|
发射功率 |
Max 20dBm |
|||||
|
传输协议 |
集中通信协议 |
|||||
|
机械特性 |
外形尺寸/重量 |
226mm （宽）x 200mm （高）x 125mm （深）重量：约2.9kg 226mm （宽）x 200mm （高）x 167mm （深）重量：约3.3kg （有功放选件） |
||||
