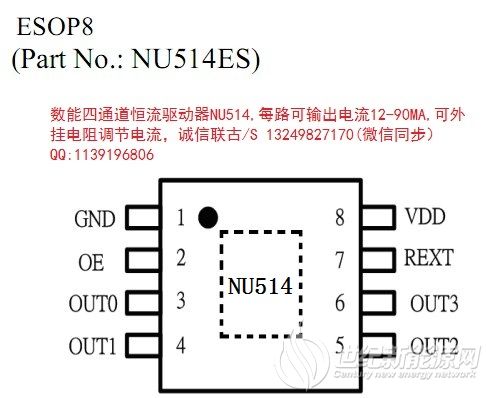

四通道恒流驱动芯片NU514
恒流接收器输出12~90mA通道接收器电流3V至5.5V电源电压优良电流接收器均匀通道到通道：<±3%芯片到芯片：<4%OE脉宽：120ns施密特触发输入165℃热关机保护5ns输出组延迟错开输出最大输出电压：30V-40℃85℃工作温度
产品说明：NU514是一个4路恒流接收器驱动器
用于LED照明。 NU514可以使4个通道恒定下沉
电流同时由单个OE引脚的控制。
输出通道的汇电流可以很容易地被设定
外部电阻Rext。 每个输出通道都可以
相互连接以获得更高的电流驱动
能力。 具有这种并行输出能力，一个
NU514可以驱动12mA到360mA的恒流
用于大多数类型的LED。
NU514应用于通用LED照明
建筑装饰照明
液晶背面照明
路灯 (nu514E 可以4通道并联起来作为单通道使用。360Ma)
NU514是一种用于LED照明的4路恒流接收器驱动器，用于 led 照明。NU514通过单个OE引脚的控制，NU514可以同时吸收4路恒流。输出电流可由外挂电流设定电阻设定，各个输出通道可以相互连接，以获得更高的电流驱动能力。 具有这种并行输出能力,一个 nu514可以驱动大多数 led 使用的12毫安到360毫安的恒流。
一、电源电压小于 17V
1. 一般的使用场合建议电源电压小于 17V。
2. 在 NU514 的 VDD端并联 0.1~1uF 以保护 NU514，并使得工作更稳定。
3. 建议可在 VLED 并联 10~100uF 突波吸收电容，以减少电源线寄生电感因电流快速开关所造成的突
波。
4. 小电源电压:VLED≧N×VF+0.6V。 VLED:直流电源输入，N:LED 颗数，VF:LED 正向偏压。
5. 大电源电压 VLED-N×(VF-VFT))×I≦PD。 VFT:因温度上升而下降的 LED 正向偏压，I:NU514 定电流值，SOP 8 PD=1W。
