太阳能电池片组件IV测试仪

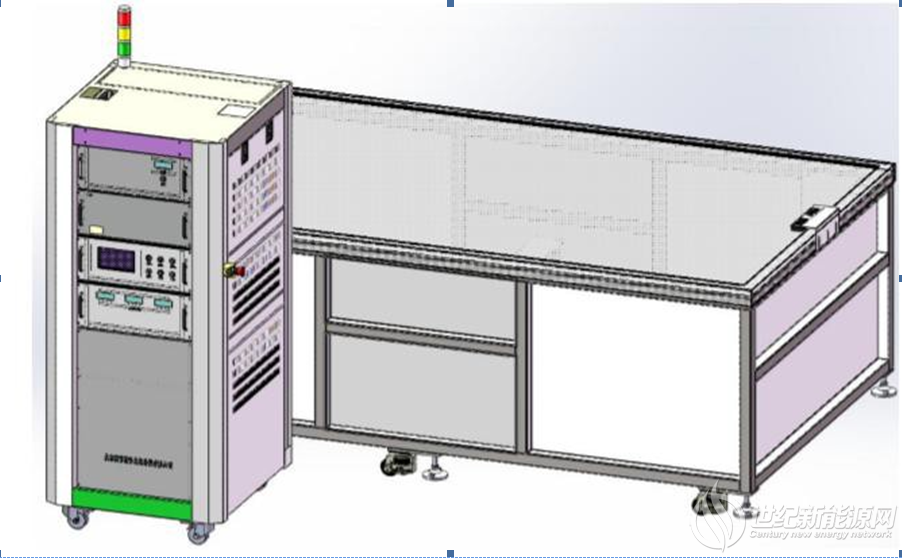

IV-100 太阳电池组件测试仪

一、 主要指标：

1.1 最大可测太阳电池组件尺寸：2200mm*1200mm

1.2 光源：进口长弧脉冲氙灯，最低寿命：10 万次（150ms），短脉宽工作模式下寿命 更长，持续 10ms 模式下，

平均有效寿命大于 15 万次；单光源，无氙灯耦合问题

1.3 辐照度范围：700-1200W/㎡

1.4 光谱范围：400nm~1100nm （A＋级）

1.5 辐照度长期不稳定性：＜1%（A+级）

1.6 光谱匹配度：0.875~1.125（A+级）

1.7 辐照度不均匀度：＜1%（A+级） 计算公式：【(Iscmax-Iscmin) / (Iscmax+Iscmin)×100%】

1.8 重复性精度：同块太阳电池组件连续测试 40 次≤0.15% STC 条件下，同块太阳电池组件连续测试 100 次＜0.3% 计算公式：【(Iscmax-Iscmin) / (Iscmax+Iscmin)×100%】

1.9 智能负载技术：除默认 （常规） 的 Isc→Voc 和 Voc→Isc 负载模式，更配置了三 段式【ModGen】、三段式

+台阶式【ModDragonBack】、双扫描式【磁滞】三种智能负载技术 1.10 入射角度：漫反射

1.11 量程档位：电压 5V ~ 30V ~ 60V ~ 150V

电流 3A ~ 6A ~ 12A ~ 20A（软件选择） 1.12 测量误差：电压 ≤0.2%

电流 ≤0.2%

1.13 采样点数：2000（与采样时间有关）

1.14 采集卡位数：16bit

1.15 测试分辨率：电压：0.003%，电流：0.003%

1.16 脉冲宽度：1000W/m2 辐照度条件下，可满足 10-150ms，间隔 1ms 可调

1.17 工作方式：单次闪光自动测 I-V 曲线、P-V 曲线及辐照度线

1.18 外形尺寸：灯箱尺寸：2500mm*1500mm*950±50mm

设备尺寸：800mm*750mm*1700mm

1.19 标准配置：测试平台+测试软件+红外测温探头（不含自动化传输部分）赠送：计 算机+液晶显示器

二、主要功能特点：

2.1 可测量参数：I-V 曲线，P-V 曲线，辐照度线，短路电流，开路电压，峰值功率， 峰值功率点电压、电流，定电 压点电流，填充因子，转换效率，串联电阻，并联电阻等

2.2 太阳电池组件采用四线连接，确保了太阳电池电流测量的准确性

2.3 红外测温，确保了太阳电池温度修正的准确性

2.4 光反馈系统，保证辐照度的稳定性

2.5 测试快捷，单次测试耗时小于 1 秒，10ms 脉宽测试间隔小于 5 秒，150ms 脉宽

测试间隔小于 20 秒

2.6 更长的脉宽选择，可兼容常规太阳电池组件、单晶 PERC、N 型、TopCon、HIT、

HJT 以及 IBC 等高效太阳电 池组件的测试

2.7 依据 IEC60904-1-2 标准，具备单模拟器实现双面测试 BIFI 系数功能，也具备升级 上下光源同时测试的能力

      三、厂务要求

3.1 要求电源：220V，20A，50Hz

3.2 工作环境温度： 10-30℃，理想工作环境温度 25±2℃

3.3 工作环境湿度： 40-60 %RH

3.4 无腐蚀性气体

3.5 设备独立接地
