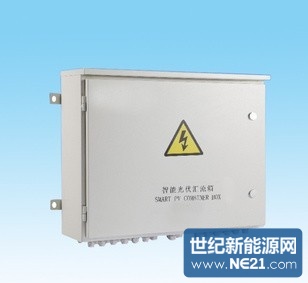

安科瑞光伏电站智能汇流箱APV-M4，质量保证

安科瑞光伏电站智能汇流箱APV-M4，质量保证
徐孝峰

　　概述

　　智能光伏汇流箱是应用于光伏电厂的用于对光电池串列及外围辅助元件进行监测的一种智能设备。由于太阳能电池的效率比较低，要形成一个达到一定容量太阳能并网电站，需要数量巨大的太阳能电池板整列进行串并组合来形成所需的额定功率，在太阳能电池板串并过程中为减少电池整列到逆变器的布线连接，降低系统复杂程度，提高可靠性，一般选择多个电池串列就近接入光伏汇流箱先进行一次汇流，然后多个汇流箱输出接入到逆变器侧再进行二次汇流。

　　1 特征

　　●能对接入的每一路电池串电流进行测量，可以就地显示电流

　　●能指示接入的光电池串是否故障

　　●能测量汇流后电池电压，并计算每一路电池串的功率输出

　　●每一路电流回路正负极均可串入熔断器

　　●具有光伏专用防雷功能器，正负回路都能得到保护

　　●能监测防雷元件的工作状态，指示防雷元件是否失效

　　●具有外部通用传感器接口，用于监测箱体或外部环境温度，风速、辐照等参数。

　　●可以带有接点输出用于驱动执行机构如分合闸线圈用于驱动直流断路器等设备

　　●带有RS485通讯口，可以把就地信号经过通讯远传到上位机系统。

　　●多种辅助供电方案，DC24V,AC220V、DC800V辅助供电方式可选择。

　　下面以安科瑞电气股份有限公司APV-M*系列汇流箱产品为例，介绍智能光伏汇流箱的功能及技术参数

　　2 产品特点

　　●满足室内外安装要求，防水等级为IP65

　　●测量元件采用霍尔传感器，隔离测量最大输入16路电池串列

　　●板载光伏专用熔断器，耐压DC1kV，熔断电流可选择

　　●可选电压功能,最高测量电压DC 1kV

　　●提供外部传感器输入接口

　　●具有RS485接口

　　●多种供电方式可选择

　　3 技术参数

　　4 应用领域

　　太阳能电厂

　　屋顶太阳能系统
