保威技术：光伏螺旋桩测试的那点事儿

螺旋桩，作为一种连接支架与地面的重要基础形式，需要同时满足以下的要求：1.上部结构所传荷载的强度要求；2.上部组件的使用要求；3.在强风等外力作用下，螺旋桩基础不会被拔出；4.在雪及其他负荷下，不产生超过允许的沉降量。所以在项目开始前，需要对螺旋桩进行测试，然后选型，确定最合适的桩，其中最常见的就是承载力的测试。

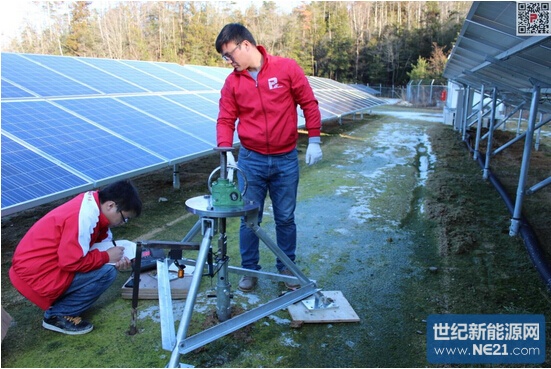

测试承载力的方法有很多种，其中原位试验法 （in-situ testing method）中的（静）载荷试验法最为可靠，所谓原位试验法就是通过现场直接试验确定承载力。测试设备包括三脚架1套、百分表1套、S型拉力计（5T）1套、百分表固定架1套、数显仪（10T）1台、连接丝杆1根、减速机1台和垫板（木板）6块。

在进行测试前，需要进行场地处理，并根据土壤类型，选择适合的螺旋桩进行打桩，打桩过程中要保证桩体竖直，地面上留下200mm桩长。然后安装测试架，在测试架与地面垫放厚木板，连接桩体、传感器与测试架，最后安装位移百分表和测力计。第一步，按结构计算中最大桩顶载荷的2倍取值确定为最大试验荷载；第二步，分级加载，每级加载为最大试验荷载的1/5-1/4；第三步，每级荷载施加后按5秒、10秒、20秒测读百分表沉降量，之后每隔20秒测读一次，每级荷载持续2-15分钟；第四步，在某级荷载作用下，桩顶上拔量大于前一级上拔量5倍或达到最大试验荷载时终止加载；第五步，分级进行卸载，每级卸载量取分级荷载的2倍，逐级等量卸载。

在各种测试中，拉拔试验能最直观地反映出桩的竖向抗拉拔承载力，根据拉拔测试的实验结果能客观判断螺旋桩的选型是否合理，为支架方案设计提供了有力支持，为工程验收提供依据。
