合能阳光推出便携式LED综合测试仪

2013-01-16 00:1956000世纪新能源网




产品特点:

◆最轻便及最经济的光谱式照度计

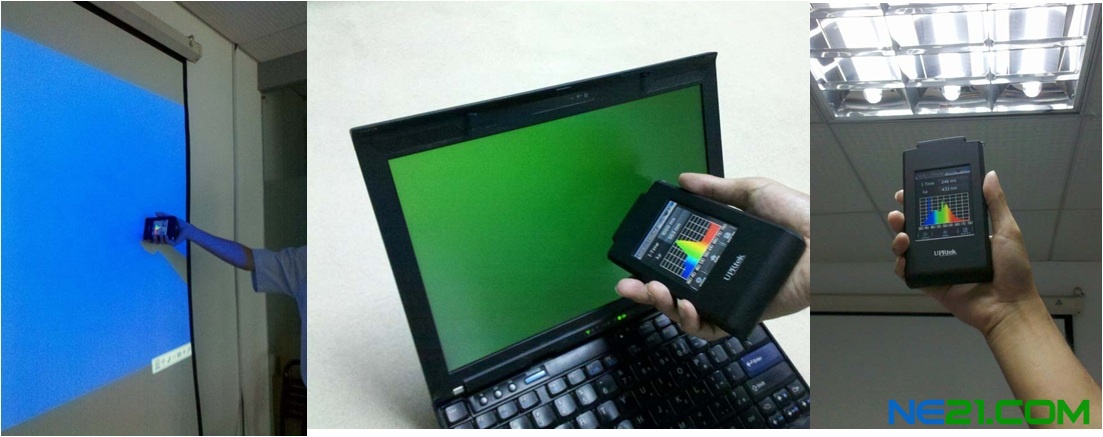

◆直接可在照明现场测试并判断光谱与光色的问题
◆提供光源光谱分析
◆色温(CCT)及显色指数CRI,功能齐全
◆可找出LED光色光谱与材料干扰因素
◆人性化界面,操作简便
◆触控屏幕,小巧便捷
◆现场量测,光谱直读
◆条列数据,一目了然

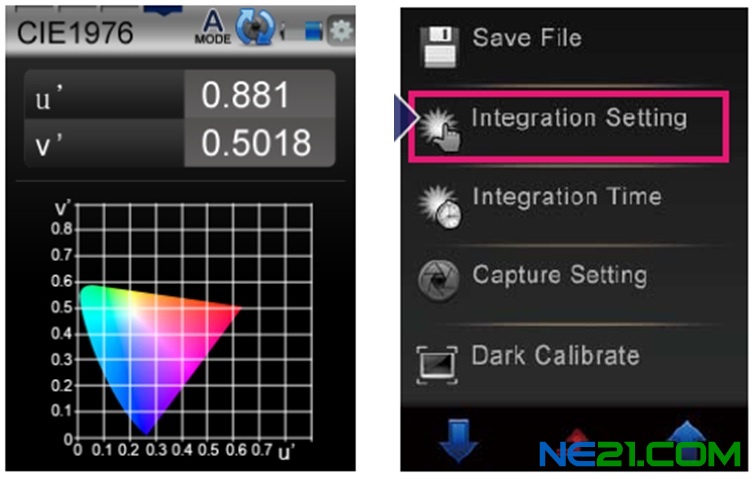

    在Simple(简要)模式下,直接读取CCT(相关色温)、CRI(显色指数)、LUX(照度)、λP(主峰波长)。


◆ 四种界面,面面俱到
界面一:相对功率光谱分布图
界面二:在Simple(简要)模式下,直接读取CCT相关色温、CRI显色指数、LUX照度、λP主峰波长
界面三:CIE 1931 x,y 色品坐标图
界面四:CIE1976 u',v'坐标图
以上四种量测显示界面,依照使用者的需要,任意切换

◆ 连续监测,完整储存,实时应用

规格列表


型号
MK350
探测器类型
CMOS 线性光谱图像传感器
余弦修正区域
6.6±0.1 mm
测试波长范围
360-750 nm
曝光时间范围
8-1000 ms
采集模式
单次、连续
积分模式
自动、手动
测量模式
1. 基本数值模式
2. 光谱图形模式
3. C.I.E 1931 色品图模式
4. C.I.E 1976 U.C.S色品图模式
测量参数
1. 光照度/勒克斯
2. 光谱辐照度
3. C.I.E 色坐标
a. C.I.E色坐标 x,y
b. C.I.E1976色坐标(u',v')
4. 峰值波长
5. 相关色温;CCT
6. 显色指数;Ra
A/D 分辨率
16位
暗背景校正
有
杂散光
最大25分贝 *1
光谱解析力
1 nm
波长准确度
±0.5nm *2
光照度准确度

照度20000勒克斯/2856K A光源
±5%
色坐标精度
±0.002(CIE x,y)
色坐标重复性
±0.0005(CIE x,y)
CCT 准确度
±2%
CRI 准确度@Ra
±1.5%
显示屏
3.5″ LCD 320X240 触摸屏
最大文件数@2GB SD 卡
≤250000
电池待机时间
≤5 小时(充满状态下)
电池
2500 mAh / 可充电的锂电池
数据输出接口
SD 卡,USB 2.0
数据格式
兼容Microsoft Office Excel 数据格式
外观尺寸
144.2*78*24 mm(H*W*D)
重量(含电池)
250g±20g
工作温度
0~35℃

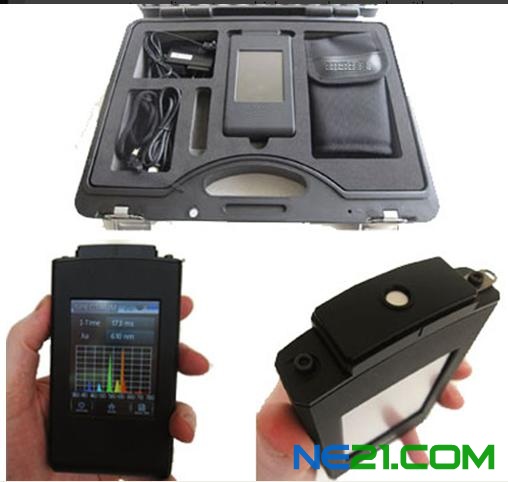

 小巧便携, 功能齐全, 任何光源, 让您的检测随心所欲!
