太阳能高温热管专题一——高温热管充装工艺的改进

2012-10-23 08:3117740中国科学院
 “十二五”国家战略性新兴产业发展规划中将高效换热器、系统优化等能源梯级利用和高效利用技术作为重大行动计划,旨在实现高效节能产品市场占有率大幅提升的发展目标。高温热管是一种具有极高具有较高传热性能(轴向热流密度可以达到1000W/cm2以上)的元件,它通过在全封闭真空体系内的液态金属连续蒸发、凝结来传递热量,具有较高的传热能力、优良的等温性,在空间技术、聚光太阳能热利用,及高温余热较高品味利用等领域都有很大的应用空间。同时高温热管能够将较高品味的某种能源安全、高效地传递给另一侧流体,实现能源梯级利用目的。

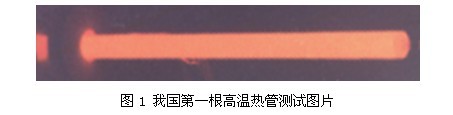

热管自1964年正式在美国发明问世,我国科学家即进行了研究探索,中国科学院工程热物理研究所是我国最早开始研究热管的单位之一,1972年成功研制出我国第一根高温热管,如图1所示。2008年以来,传热传质研究中心分别承担了航天科技集团委托的“高温热管的研制”、 “高温热管的强化研制”863项目,设计、加工零部件,改进了原有高温钠热管充装工艺,实现高性能钠热管的定量化充装工艺。



由于高温热管技术具有常规换热技术所没有的许多独特优越性,应用领域已经相当广泛,应用的重点由航天转移到地面,由工业化应用扩展到民用产品,因而常规的、较高成本的高性能高温热管的制备工艺阻碍了高温热管的产业化发展,为此传热传质研究中心从2010年开始探索高温热管的快速充装工艺索,目前已经取得阶段性成果,现已完整掌握了一套高温热管充装新工艺。

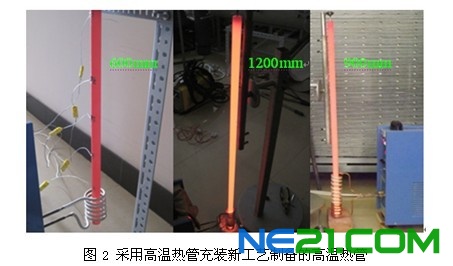

运用这套高温热管充装工艺在实验室制备了以2520不锈钢为管壳材料,液态金属钠为工质的,直径为Φ25,长度从300,600,900,1200的高温热管,如图2所示。在以型号为XJH-25kW-A的高频感应加热设备为加热热源,输入电压为380V,最大加热功率为25kW,高温热管通过自然对流和热辐射形式散热的情况下,高温热管的壁面温度不均匀性<40℃,最高工作温度可以达到800℃以上。这套充装工艺能够在确保产品质量的前提下,工艺先进,设备简化成本低,生产效率高适于规模化生产。

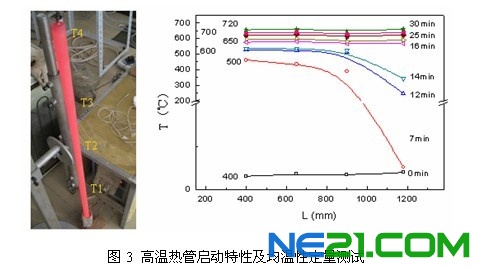

同时,对长度1200,直径Φ25的高温热管进行了均温性定量性能测试,测试结果如图3所示。热点偶的布置从加热底部往上计量点分别为:400mm,650mm,900mm,1180mm。图内左侧数值表示以“1000”为最大输入功率时的相对份额。

由于高温热管充装性能较好,开始运行时未出现声速极限、携带极限等缺陷,在较高的加热密度下,16min后系统就从24℃室温进入了持续稳定状态;随后,加热功率提升到最大输入功率份额的720/1000,冷凝段温度提升到700℃左右,温差仍维持在20℃左右,具有很高的温度一致性。传热传质研究中心继承和发展了研究所在高温热管技术上优势和特点,真正实现高温热管的产业化,有望将高温热管技术推向工业化。
