太阳能光伏电站配电监测系统设计

数据采集模块

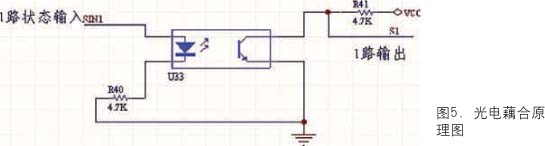

数据采集模块是系统重要的组成部分，是整个系统实现的基础。信号采集的类别和精度影响着整机的性能，它包括6路电流采集(1A), 6路电压采集(220V),16路状态采集，2路脉冲采集以及实时钟电路构成。

电流电压采集部分
电流电压的采集是由电流电压互感器、信号调理部分以及AD转换器构成。采样的框图如图2所示。

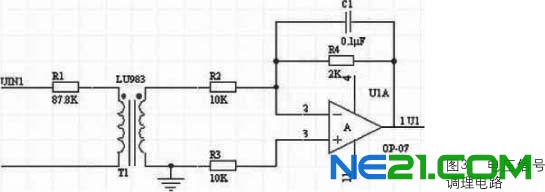

由于电压电流采集的范围较大，特别是电压较高，电流值也很大，所以无法直接接入电路中，而必须通过电流电压互感器，把相应的电流电压转换为系统能够处理的数值，实际上就是转换为土l0V之间的电平值。其中电压互感器采用LU983，使用电路如图3所示。

电流互感器采用LU982， 使用电路如图4所示。

信号调理部分，使用温飘电压小，高性能运放OP-07，构成调理电路。通过信号的调理，电流电压互感器的输出可以达到土lOV，由运放的输出端输出给AD转换器。模数转换器AD7865AS-l的特点是有四个采样通道，可以同时采样，并在AD转换器内部进行保持，然后再逐一通过量化，通过并行数据接口输出。这样不但可以方便的计算出电流和电压的相角，还可以直接通过采样值计算电流与电压的夹角，为程序设计提供便利。AD7865-1提供较为完善的接口，可以很方便的实现AD7865AS-l与TMS320VC5402的接口连接。
