具体优点如下所示：
1.使用年期长:一般热浸锌的钢铁构件在大多数效区可使用长达 50 年以上，在市区或近岸区也可达 20 年甚或 25 年以上。
|
Corrosivity category
|
Corrosion rate Average thickness loss for zinc
|
|
interior:dry
|
≤0.1um/yea
|
|
interior:occasional condensation
Exterior:exposed rural inland
|
0.1 to 0.7 um/year
|
|
interlor:high humidity some air pollution
Exterior:urban inland or mild coastal
|
0.7 to 2 um/year
|
|
interior:swimming pools chemical plants etc
Exterlor:industrial inland or urban coastal
|
2 to 4 um/year
|
|
Exterior:industrial with high humidity or high salinity coastal
|
4 to 8 um/year
|
|
Sea water in temperate regions
|
10 to 20 um/year
|
图.1 环境分析及锈蚀速度（EN ISO 14713:1999）.

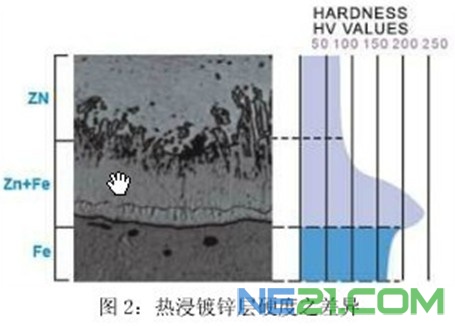

2.坚硬度：最外层之纯锌层相对较软及可以吸去大部分的撞击力，而底部之锌铁合金层则非常坚硬，甚至比钢材本身更坚硬，此组合为钢材提供了强硬和耐磨的保护层。

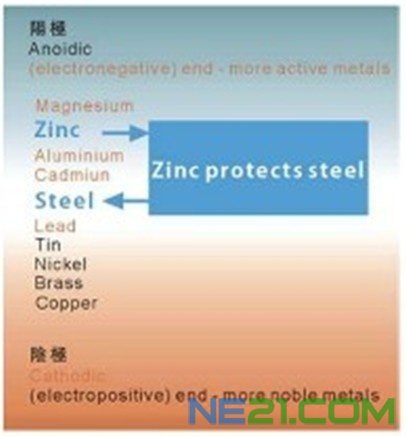

3.阴极防蚀保护：由于锌之电位比钢铁高，故锈蚀时锌会作出牺牲去保护钢铁。
