Q：什么是微点蚀？
A:微点蚀不同于点蚀，常出现在硬齿面的齿顶和齿根部位。

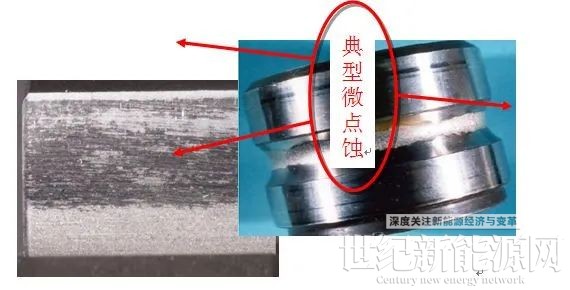

一.在齿轮齿面上观察到的表面疲劳现象（实质是齿面出现微小裂纹并伴有少量材料转移），也会出现在滚动轴承中。

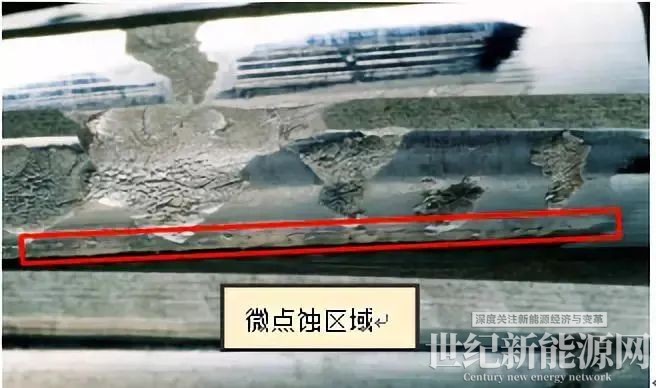

二.可能出现表面灰暗、斑点，局部变得粗糙，齿面脱落等。
微点蚀引起的破坏性磨损，可能出现在工作的最初数个小时之内。如果不加以控制，会导致重大的设备故障。目前变速箱设计多采用表面硬化或渗碳齿轮，微点蚀现象越来越突出。变速箱技术的发展，已经可以显著减小其尺寸，同时提升功率传递能力。这就需要所有的设计部件，包括齿轮润滑油，必须提高其性能水平。
Q:微点蚀产生的原因？

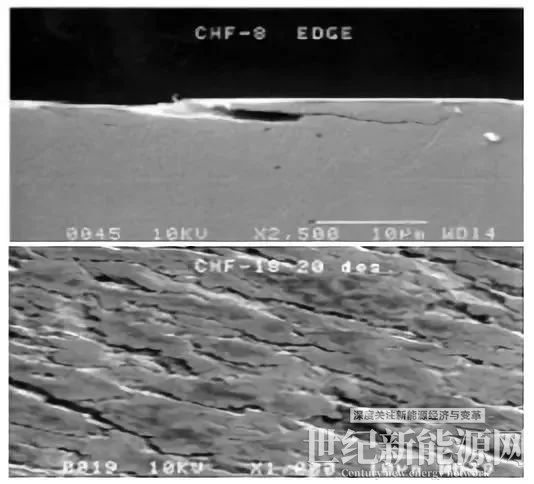

A：由于两齿面微观结构的波峰发生直接接触，并在较高的接触及剪切应力和相对摩擦作用下，导致齿面局部温度升高，油膜或化学反应膜破裂，进而产生复杂的弹塑性变形，在此过程中也就产生了齿轮表面的微小裂纹和材料转移。影响齿面微点蚀的因素有：
1.润滑介质因素，如油的种类、粘度、油性及添加剂种类等
2.材料种类及热处理状态与组织
3.设计参数及制造工艺方法等
虽然影响微点蚀产生的因素很多，其中关键的因素是表面粗糙度和润滑油的选择。
Q：微点蚀会导致什么问题？

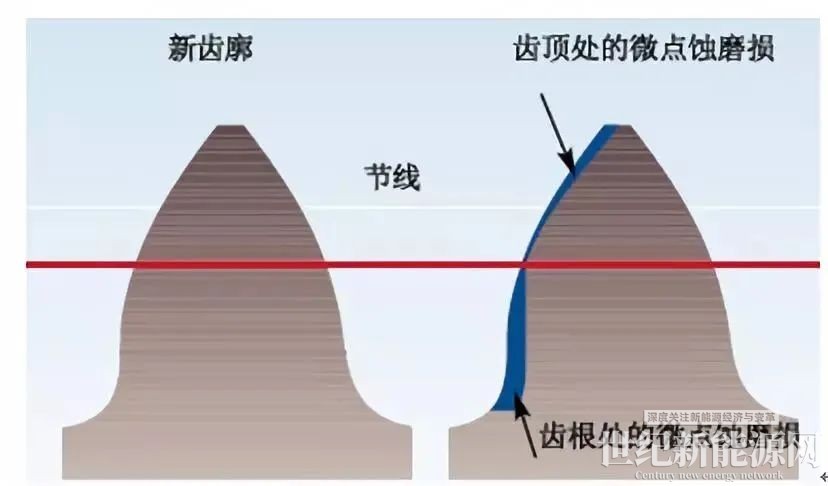

A：微点蚀会导致齿轮、轴承和密封的问题。微点蚀在齿轮中产生的磨损会改变齿轮齿的形状。
当齿轮上出现微点蚀磨损时，齿轮齿的形状变化，使得载荷集中于较小的区域，从而影响齿轮在通过咬合点时的传动精度。
Q：如何抑制微点蚀？
A：一.使用表面极其平滑或超精加工的齿轮和轴承，降低齿面粗糙度。
二.采用适当的表面涂层处理及喷丸强化。
三.选择专用于抑制微点蚀的润滑油，定期检测油液的性能指标，油品不达标时及时更换。
免责声明：本平台仅供信息发布交流之途，请谨慎判断信息真伪。如遇虚假诈骗信息，请立即举报
举报
