燃料电池发电系统耐久性能测试问题复盘系列 ——电压信号消失

燃料电池发电系统耐久性能作为保证燃料电池汽车可靠稳定运行的基础条件之一，在试验过程中燃料电池堆难免会出现因缺气、水淹、反极、短路等失效情况，而电压巡检模块（CVM）作为燃料电池发电系统的眼睛，可以帮助测试人员直观的监控电堆单体电压的状态，评估电池性能。电压巡检模块出现故障严重时会引发系统急停，影响测试进度。

本文通过分析燃料电池发电系统耐久性能测试过程中遇到的实际问题来揭秘因电压巡检模块（CVM）故障导致电压信号消失引发试验中止的原因。

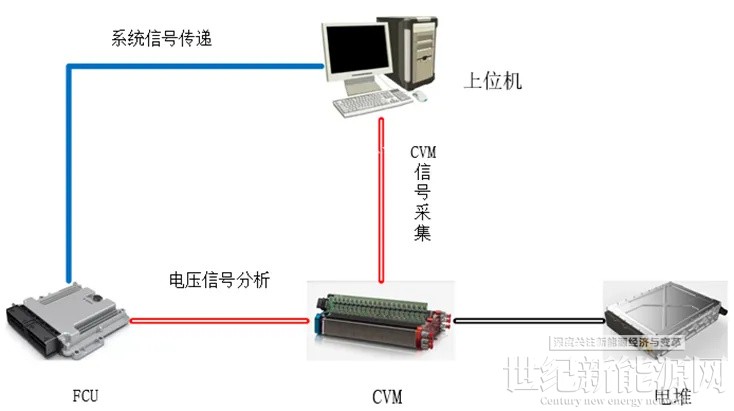

先了解一下，燃料电池发电系统电压信号采集的通讯原理图

— 01 —

测试过程过程中信号消失

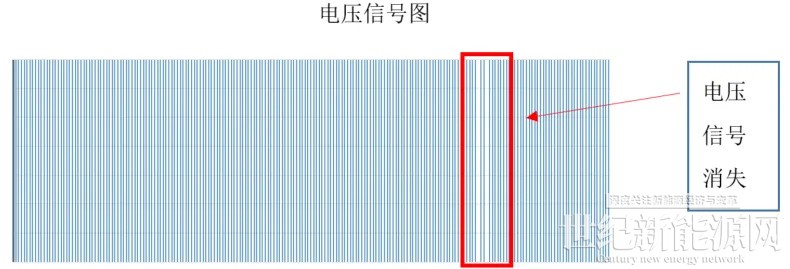

燃料电池发电系统在进行3000h耐久性能测试过程中，发现电压监控画面第156和159通道信号消失。

注：图片来自网络

— 02 —

信号消失后故障排查

电压信号消失后首先对测试设备进行排查，无异常，而后对控制策略进行排查，无异常，最后对燃料电池堆进行排查，发现电压巡检模块接头接触不良，引发信号消失，更换后故障消除。

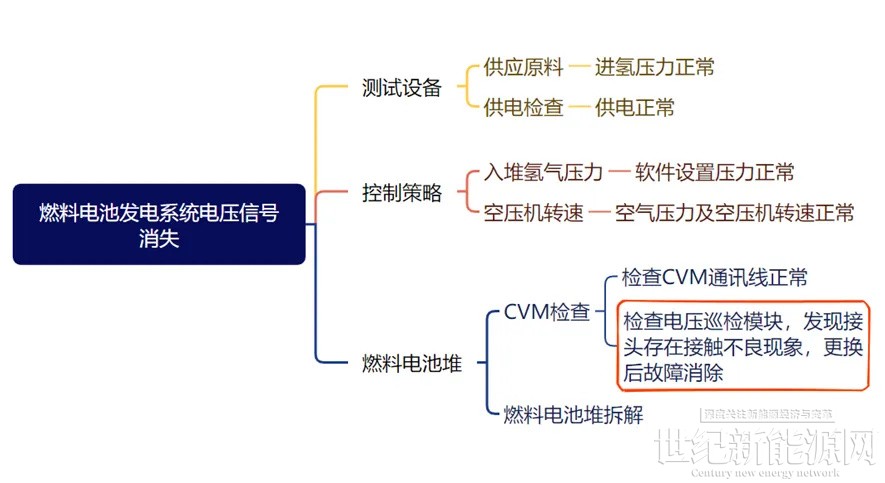

电压信号消失排查图

注：图片来自网络

— 03 —

结论

经排查此电压巡检模块为不良品，产品对插尺寸的公差值不合理导致接触不良引发信号消失。

除此之外，还有因接触部件设计不合理、材料选择不到位、插件性能不稳定、表面镀层脱落或氧化等原因导致的电压巡检模块接触不良引发信号消失的问题。

信号消失是电堆运行与使用过程中常见的故障之一，当发生故障时第一个要排查的就是线束插接件接触问题，将所有的接头（包括信号采集线束）逐一排查，准确判断问题点，以保证试验的顺利进行。
