光储充车棚结构设计与施工

小固 2023-07-07 16:02 · 头闻号光伏

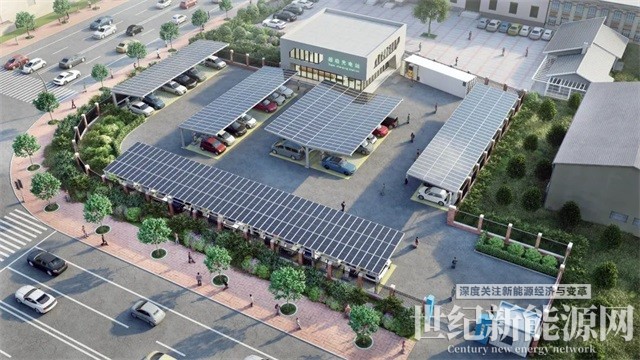

新能源汽车的快速增长推动着充电系统基础设施建设。为了解决基础设施不足问题,光储充一体化车棚应运而生。这是一种将光伏发电、电能储存、车辆充电集成一体、互相协调支撑的绿色充电模式,可以利用太阳能为新能源汽车提供清洁能源充电,同时缓解充电桩对区域电网的冲击,提高系统的运行效率和经济效益。



国家和地方政府也相继出台了相关政策,鼓励和支持“光储充”一体化车棚的建设和发展。可以说,新能源汽车是推动光储充一体化车棚发展的重要动力,而光储充一体化车棚也是促进新能源汽车应用的有效途径。



光储充一体化车棚可以实现能源的自发自用、余电存储、峰谷套利等,助力社会推动清洁能源使用,走向真正的零碳出行时代。



本文将介绍光储充车棚的样式、结构、功能和优势,并以实例介绍固德威智慧车棚的标准方案。


01

样式

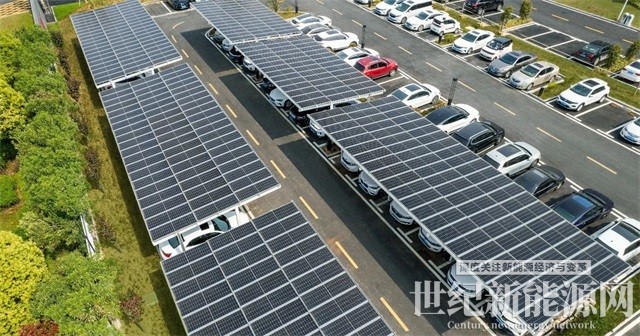

光储充车棚有不同的样式,可以根据场地条件和客户喜好进行选择。



按照立柱的数量,可以分为单立柱和双立柱。单立柱节约空间,停车便捷,安装简单;双立柱结构稳定,抗风强,节省用钢,更经济。



按照坡面的形状,可以分为单坡和双坡。单坡结构简单,安装方便,适合南北向排列;双坡排水集中,雨天便捷,适合东西向排列。



按照光伏是否作为结构件,可以分为附加式和构件式。附加式适合既有车棚的改造;构件式将光伏组件作为车棚的结构部件,简洁美观。



按照功能的不同,可以分为智慧车棚和常规车棚。常规车棚只具备光伏发电的功能;智慧车棚增加了储能、充电桩、智能管理等功能,经济环境效益更好,服务功能更全面。




02

系统组成



具体来说,光储充车棚由以下几个部分组成:



·       光伏产品:将太阳能转化为直流电能;

·       逆变器:将直流电能转化为交流电能,并与电网进行并网或离网运行;

·       储能系统:将多余的电能储存起来,并在需要时释放出来;

·       充电桩:将交流电能转化为直流电能,并为新能源汽车提供快速或慢速充电;

·       智慧能源管理平台:通过数据采集、分析、展示、控制、优化等功能,实现对车棚系统的远程监控和运维管理。






03

优势



光储充车棚相比于传统的充电方式有以下几个优势:



·       环境友好:利用太阳能为新能源汽车提供清洁能源充电,减少碳排放和污染物排放,促进碳达峰和碳中和;

·       经济高效:利用储能系统实现能源的自发自用、余电存储、降低电费成本,提高系统的运行效率和经济效益;

·       美观大方:光伏产品可以作为车棚的结构部件,与车棚的形式和风格相协调,增加车棚的美观度和品牌形象;

·       安装灵活:光储充车棚可以根据不同的场地条件和客户需求,设计出不同的样式和规模,适应各种停车场所。







04

结构设计



光储充车棚的结构设计需要考虑场地的尺寸、地形、地质、风荷载等因素,并结合车型的大小确定车棚的位置、方向、规模、形式等参数。根据现场勘测的结果,以及光伏产品的尺寸、重量、角度等参数,设计出合理的钢结构方案,并进行优化和校核。优化和校核需要利用结构软件进行结构应力计算,考虑各种工况下的荷载组合,检验钢结构的强度、刚度、稳定性等性能指标。



05

固德威智慧车棚系统

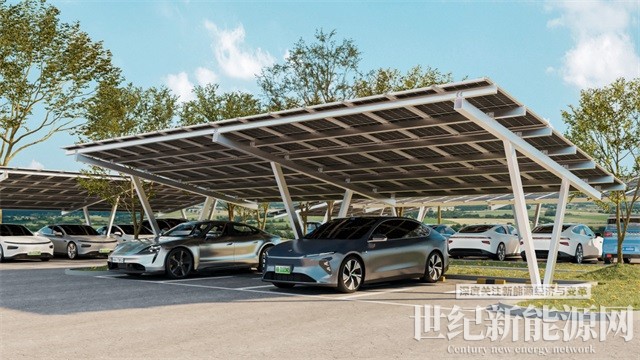

固德威智慧车棚是一种集成了光伏发电、储能、充电桩、智慧能源管理等功能的创新型智慧能源设施,是固德威在光伏领域多年的技术积累和经验沉淀的结晶。固德威智慧车棚提供两种结构形式,分别是单基础双柱和双基础双立柱,可以根据场地条件和客户喜好进行选择。这两种结构形式都采用了Q355钢方管作为主要材料,具有高强度、高耐腐蚀、高耐候性等优点。

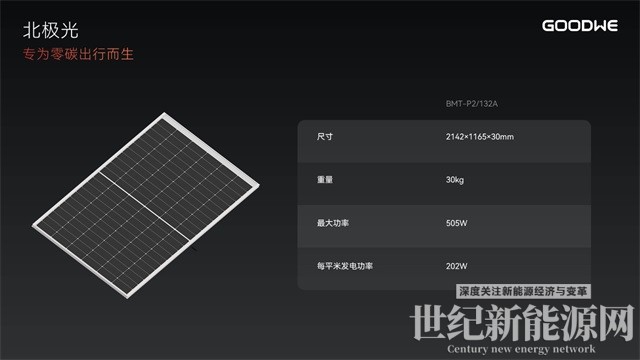

固德威智慧车棚使用了北极光系列光电建材产品,这是一种高性价比、通风散热、结构可靠、易清洗、维护简易的组件,可以兼容上下安装技术,相较常规光伏系统效率提升5%。北极光系列还具有集成化边框防水设计,无需导水槽,产品间搭接式的结构性防水避免了漏水隐患。光储充车棚的安装方式也很重要,它直接影响到施工效率和运维便捷性。

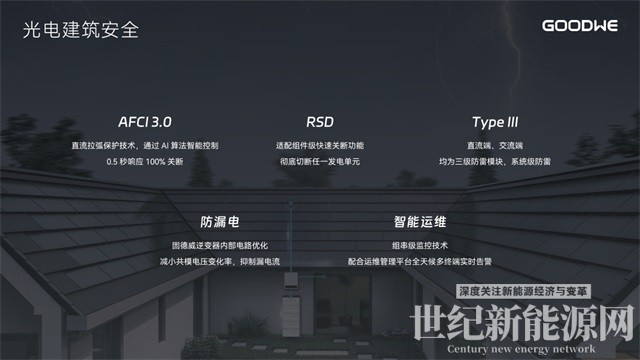

固德威智慧车棚采用了装配式安装方式,无需现场焊接,省时节材。此外,智慧车棚配备了固德威自产的高性能逆变器、储能系统和充电桩等,具有电弧检测、防漏电、快速关断、智能运维、三级防雷等功能,保障系统的安全性和可靠性。不仅如此,除了硬件的安全性,运维方面拥有固德威智慧能源WE平台。这是一款集数据采集、分析、展示、控制、优化于一体的云端平台,可以为光储充一体化车棚提供全方位的智能管理服务。







06

总结



光储充车棚是一种创新型的智慧能源设施,利用太阳能为新能源汽车提供清洁能源充电,同时实现能源的自发自用、余电存储、V2G等目标。光储充车棚具有环境友好、经济高效、功能多样、美观大方、安装灵活等优势。



固德威智慧车棚集成了光伏发电、储能、充电桩、智慧能源管理等功能,提供标准化方案、一体化设计、一站式服务。智慧车棚是未来光伏车棚的发展形式,是促进新能源汽车应用的有效途径,是推动能源转型和碳中和的重要力量。
