光伏逆变器通讯方式大汇总，一文检索适合你的通讯

01

前言

—

随着不同类型光伏电站的快速发展，电力系统信息感知能力不足，现有调控技术手段无法做到全面可观、可测、可控，调控系统管理体系不足以适应新形势发展要求。目前逆变器的通讯方式以高度数字化、智慧化、网络化的特点，有效支撑海量分散对象的协同运行和多种市场机制下系统复杂运行状态的精准决策，推动以电力为核心的能源体系实现能源的高效转化和利用。

逆变器作为电站的核心部件，在不同应用场景下的通讯方式应该如何选择和应用呢？

02

逆变器的

通讯方式和应用场景

—

2.1 4G通讯

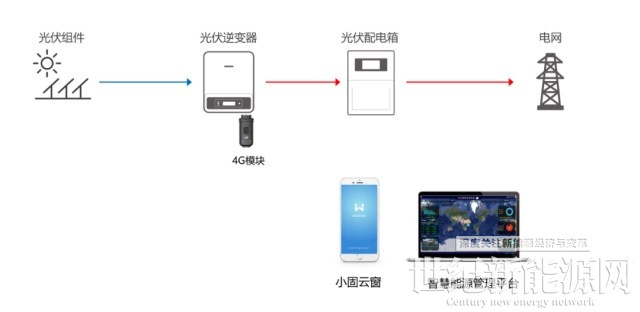

通讯方式介绍：此方式是目前最普遍的通讯方式，逆变器发货时自带4G通讯模块（内置SIM卡），每台逆变器独立配置，通过无线网络和基站可以将数据发送到逆变器平台，可供远程浏览。

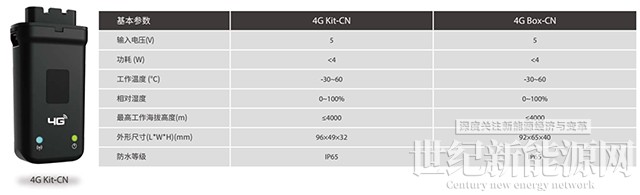

 固德威4G模块技术参数

主要参数：频段：1800MHz，使用协议：modbus TCP

适用场景：逆变器分布较为分散、布线不方便的地区。

优势：通讯距离远；安装简单不需要布线；支持加密功能；支持断点续传；支持远程升级。

劣势：有流量费（逆变器出厂赠送5年流量。在小固云窗APP上，首页的“流量充值”处可以看到流量到期时间，也可以自助充值，36元/年）；信号差的区域通讯质量差；无法做实时控制。

2.2 WiFi通讯

通讯方式介绍：

方式一：可通过逆变器匹配的WiFi模块实现无线通讯，使用IEEE协议，通过无线网络将逆变器数据上传到监控平台；

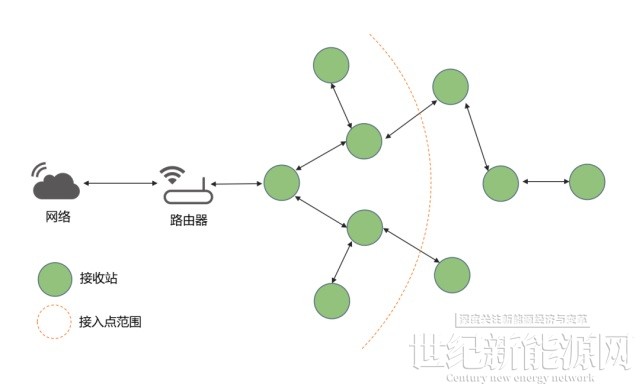

方式二：通过逆变器本身自带的WiFi通讯模块进行通信，并且可以互为中继的作用，本机既可以做发射源，又可以做接收站，通过最终的根节点接入路由器输出通讯信号，传输速率约20M/s,当原有路径断开时，可使用附近的节点进行数据传输。

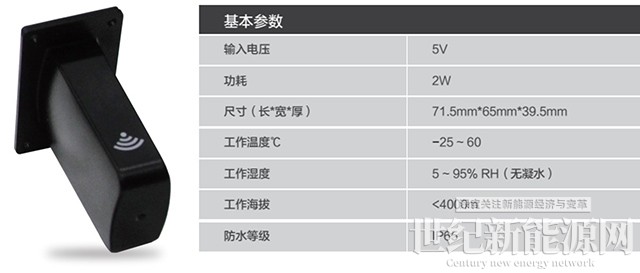

 固德威WiFi模块技术参数

主要参数：通讯距离：10m，频段：2.412GHz-2.484GHz，使用协议：modbus TCP

适用场景：有无线网络覆盖的区域；可以使用WiFi模块+SolarGo APP的方式对逆变器进行调试；适用于微逆场景。

优势：安装简单不需布线；无流量费；支持断点续传；支持远程升级，组网灵活，通讯可靠度高。

劣势：易受干扰；受安装地环境限制大。

2.3 蓝牙通讯

通讯方式介绍：可通过逆变器匹配的蓝牙模块实现近距离通讯，使用LE协议，主要用来做逆变器的就地调试。

主要参数：通讯距离：10m，使用协议：modbus RTU

适用场景：需要近端调试的设备。

优势：连接方便；无流量费；通讯速度快；功耗低。

劣势：通讯距离短；无法上网。

2.4 LAN通讯

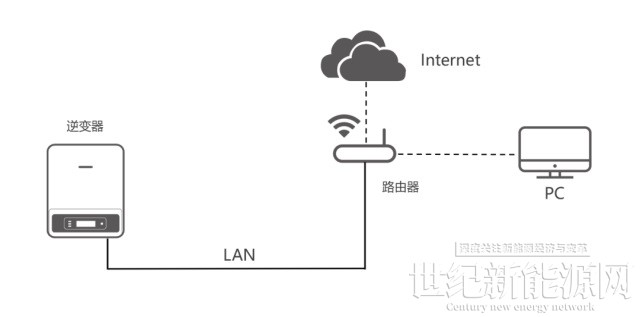

通讯方式介绍：可通过逆变器内置的LAN模块通过网线与路由器相连接，最后经过无线网络将逆变器数据上传到监控平台。

主要参数：通讯距离：100m；使用协议：modbus TCP

适用场景：主要为国外的户用场景和储能设备。

优势：无流量费；接线方便；通讯稳定。

劣势：逆变器需带LAN接口。

2.5 RS485通讯

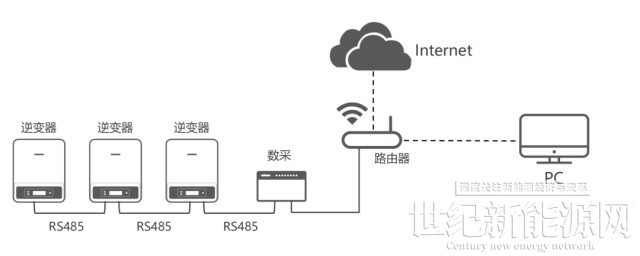

通讯方式介绍：RS485通讯采用有线连接的方式，逆变器手拉手连接通过链接最后一台逆变器接入数据采集器内，然后通过无线网络将逆变器数据传输到监控平台。

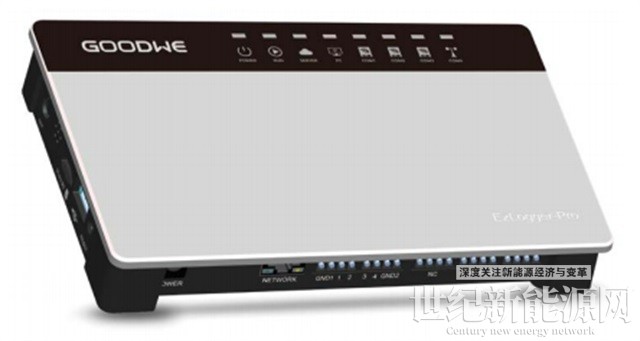

固德威Ezlogger Pro

主要参数：通讯距离：1200m；传输速率：9600bps/s；使用协议：modbus RTU

应用场景：项目容量较大、逆变器数量多且较集中；需要参与控制的特殊应用场景，比如功率控制、防逆流等。

优势：通讯稳定，抗干扰能力强；可实现控制功能；与第三方通讯友好。

劣势：需要使用数据采集器；需要布线；通讯距离1200m。

2.6 PLC通讯

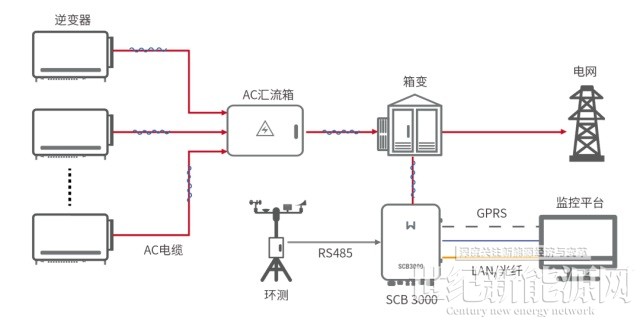

通讯方式介绍：采用电力线载波通讯，利用已有的电力线路作为传输媒介，实现数据传递和信息交换。应用电力线通信方式发送数据时，发送器先将数据调制到一个高频载波上，再经过功率放大后通过耦合电路耦合到电力线上，最终经过调制解调恢复成可识别的数据。

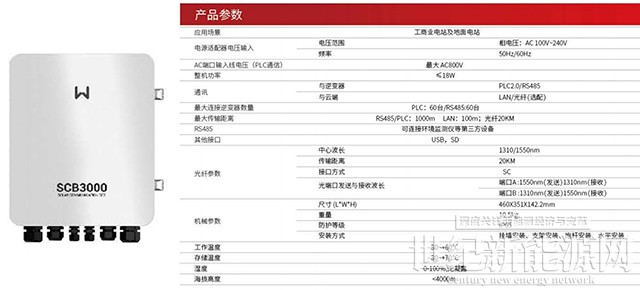

SCB3000技术参数

主要参数：通讯距离：1000m；传输速率：100kbps/s频段：宽带0.7-2.9MHz；使用协议：modbus RTU

适用场景：项目容量大、逆变器数量多、且使用升压的场景或低压无负载的情况。

优势：不需额外布通讯线；通讯稳定。

劣势：不能带负载使用；需要增加调制解调设备；通讯距离2000m。

03

总结

—

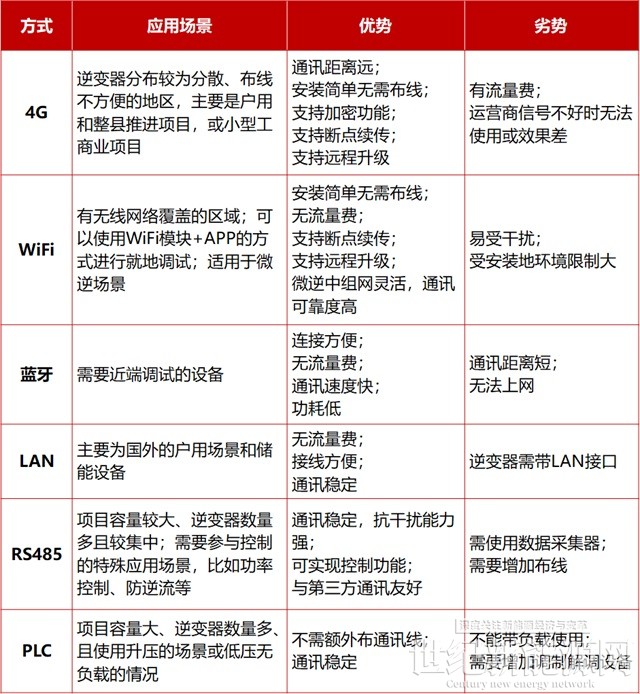

逆变器通讯特性汇总：

以上是逆变器各种通讯方式的汇总，可以根据不同的应用场景和需求点选择最合适的通信方式，在多种通信、控制方式下，构建能源互联的平台，提升电力系统平衡能力，支撑新能源快速发展和高效利用，支撑源网荷储协同控制，助力新型电力系统的构建。
