户用光伏选型设计,看这一篇就够了(内含选型表)

小固 2022-10-21 14:43 · 头闻号光伏

近几年随着户用光伏电站的普及和整县推进等政策的实施,户用光伏电站越来越被老百姓接受,如何让一个户用光伏电站更加节约成本、安全可靠、人机友好呢?只需要做好以下几个方面:


01

逆变器选型



逆变器作为户用光伏电站的核心组成部分,直接影响着电站的整体经济性和安全性,固德威户用逆变器功率型号齐全,建站方便,适用户用下的多种场景;同时可以适配主流的182/210组件,为提高收益降低BOS成本提供了有力支持:

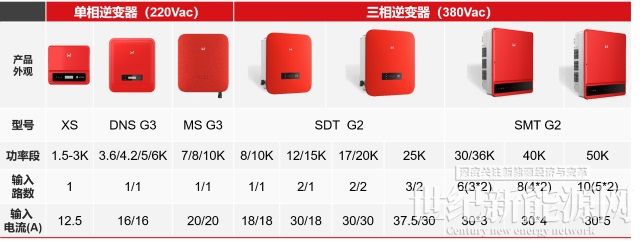

固德威户用逆变器型号一览



02

逆变器和高功率组件的匹配



从今年的招投标情况和各大厂家出货量可以看出,182和210组件市场占有率达到了80%左右,同时N型组件产能扩大迅猛,后期可能会有快速增长,这种情况下逆变器和高功率组件的匹配就显得尤为重要。下图是几个主流厂家的组件参数:

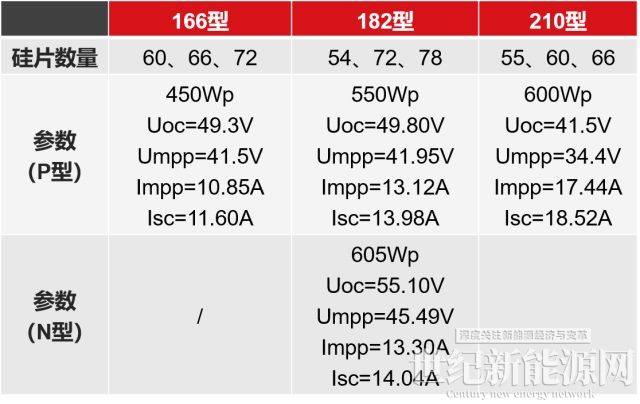

主流大功率组件参数表



由上可知,182组件和210组件额定电流的分水岭是15A,而固德威逆变器的额定电流都在15A以上,完全适配182组件和N型组件,7kW及以上逆变器对这三种类型组件更是完全适配,特别在户用租赁模式下使用大功率组件的经济效益非常明显,固德威户用逆变器是高功率组件的最佳搭档。



03

超配的意义



在光伏电站系统设计中,光伏电站的安装容量和逆变器的额定容量的比值即为容配比,这是一个非常重要的设计参数。超配最主要的原因是组件受到多种因素的影响,比如辐照不够、环境温度过高、灰尘遮挡等,使电站在实际运行中达不到理想的峰值功率,逆变器基本都处于非满负荷运行状态,大部分时间存在容量浪费现象。



当容配比较小时,此时系统发电量和收益随容配比升高而增大,此时增加的收益可以覆盖因为超配而多出的成本。当容配比过大时,由于增加部分的功率限制逐渐增加、线损增加等因素,系统内部收益率逐渐降低。



因此,当容配比达到某个值时,系统投资的内部收益率IRR最大。



04

交流线缆选型建议



户用光伏电站现场情况复杂,交流电缆的使用直接影响到电能的安全传输和功率损耗,同时为了控制成本越来越多的客户选择使用铝电缆,那在电缆的截面选择中考虑哪些方面呢?



影响电缆截面的主要因素如下:负荷电流、热稳定要求、电缆压降、环境温度、敷设方式等,结合以上因素,汇总了以下电缆选用表格,供大家参考:

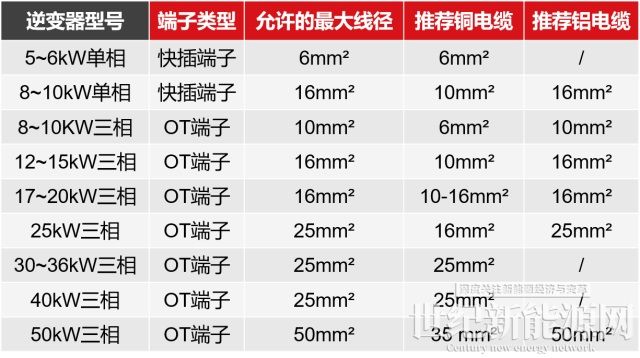

户用光伏电站交流电缆截面选型建议



注:1.匹配的交流电缆长度不宜过长

      2.逆变器接铝电缆需使用铜铝转换端子



同时,为了保证电能质量和降低线损等目的,规范要求线缆压降ΔU≤5%Un,有些客户为了减少线损,会要求2%的电压降,这就为满足电缆压降对电缆使用长度提出了要求,以下是计算步骤:



1.计算线路电流:I=P/1.732*U*cosθ

2.计算线路电阻:R=ρ*L/S

3. ΔU交流=IR

4.交流电缆的电压降低百分比为:ΔU交流%=ΔU/Ump

5.交流电缆满足压降的最长使用距离为:L= ΔU*S/(ρ*I)



使用以上步骤,采用户用电站较多的单相8kW和三相15kW机型做出了计算示例,结果如下:



满足压降要求下的电缆最大使用长度计算示例



注:温度取20℃,此时铜电阻率为0.0172Ω/m·mm²,铝电阻率为0.0283Ω/m·mm²



05

户用逆变器的通讯方案



户用光伏电站具有容量小、布置分散、环境复杂等特点,如果使用RS485或者PLC等通讯方式,需要额外布线和施工,成本增加较多,那采用4G模块、WiFi通讯模式就成了更优解,其通讯系统示意图如下:

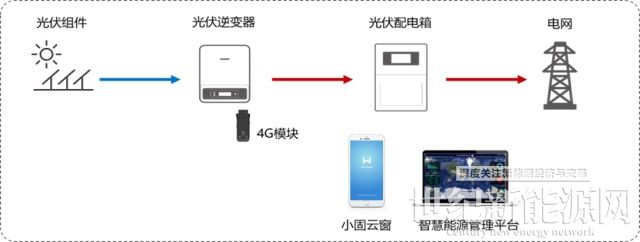

户用光伏电站通讯示意图



通过通讯模块将逆变器发送到固德威自主研发的智慧能源管理平台,解决户用光伏发电项目中问题定位难、排查难、处理难的三大难题;帮助户用业主、分布式EPC厂家和运维服务商打造标准化、规模化、专业化系统平台。实现数据监控、数据分析、计算报表内容,也支持系统管理的平台,具有数据安全方法、智能逻辑和多种自定义内容。

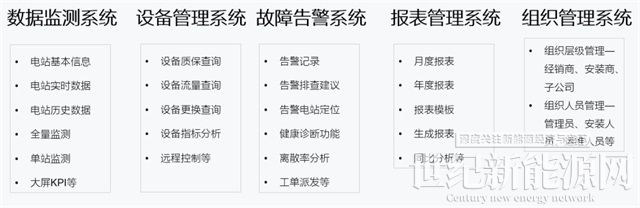

SEMS系统五大构件


结语


针对户用电站的特点,固德威逆变器全面适用于户用光伏的多种场景,在提升安全可靠性的同时,高效的匹配度和设计为用户带来可观的收益。


固德威已深耕户用光伏领域十余年,技术底蕴深厚,实践经验丰富,树立业内标杆,推动分布式光伏高标准、高质量、高效率发展,成长为分布式光伏领军企业,为用户成就可靠的未来!
