叠瓦组件四核逆变器展现高效组件和高效逆变器的绝配实力

 组件技术是光伏产业发展的主要技术方向之一，近年来，作为世界光伏第一大国，我国在组件技术的创新发展中起到了中坚作用，叠瓦技术作为先进技术的代表，可大幅提升组件功率，目前受到广泛关注。叠瓦组件利用切片技术将栅线重新设计的电池片切割成合理图形的小片，将每小片叠加排布，用特殊的专用导电胶材料将其焊接成串，再经过串并联排版后层压成组件。

叠瓦组件具有如下优势：

发电量更高：叠瓦结构可以增加有效发电面积，充分利用组件内的间隙，在相同的面积下，可以放置多于常规组件6%以上的电池片，组件结构的优化，减少了组件的线损，大幅度提高了组件的输出功率。

可靠性更高：采用专用导电胶材料将电池焊接成串，摒弃传统焊带，可有效消减隐裂、抵抗腐蚀有效降低了反向电流对组件产生热斑效应的影响，采用并联电路设计，当出现阴影遮挡时，不会影响邻近电池正常通电。叠瓦技术可融合多种新技术如PERC、黑硅、HIT、N型等等，叠加效果好于单个技术增益的相加。

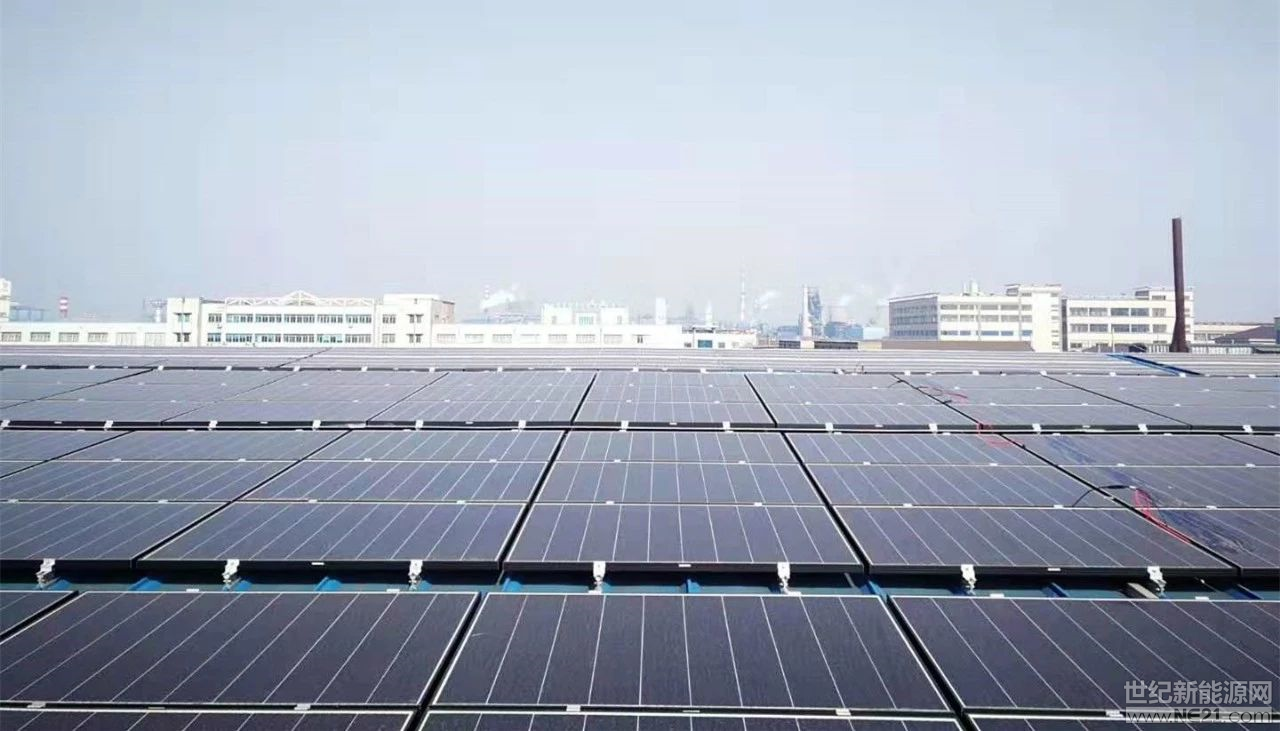

2019年1月，在常州市武进区横林镇赛拉弗厂区内，安装了1.49MWp分布式光伏发电项目。

该项目接入配电房内2*1250kVA变压器低压侧并网，实现自发自用余电上网。根据该配电房计量表统计，一年用电量在700万度左右，该1.49MWp光伏电站一年可以预计发160万度电左右，预计全年自发自用比例在92%左右。工厂电价为峰段1.0447元/度，平段0.6268元/度，项目没有申请国家补贴，但根据项目的成本和发电量，预计6-7年收回成本，也具有投资价值。

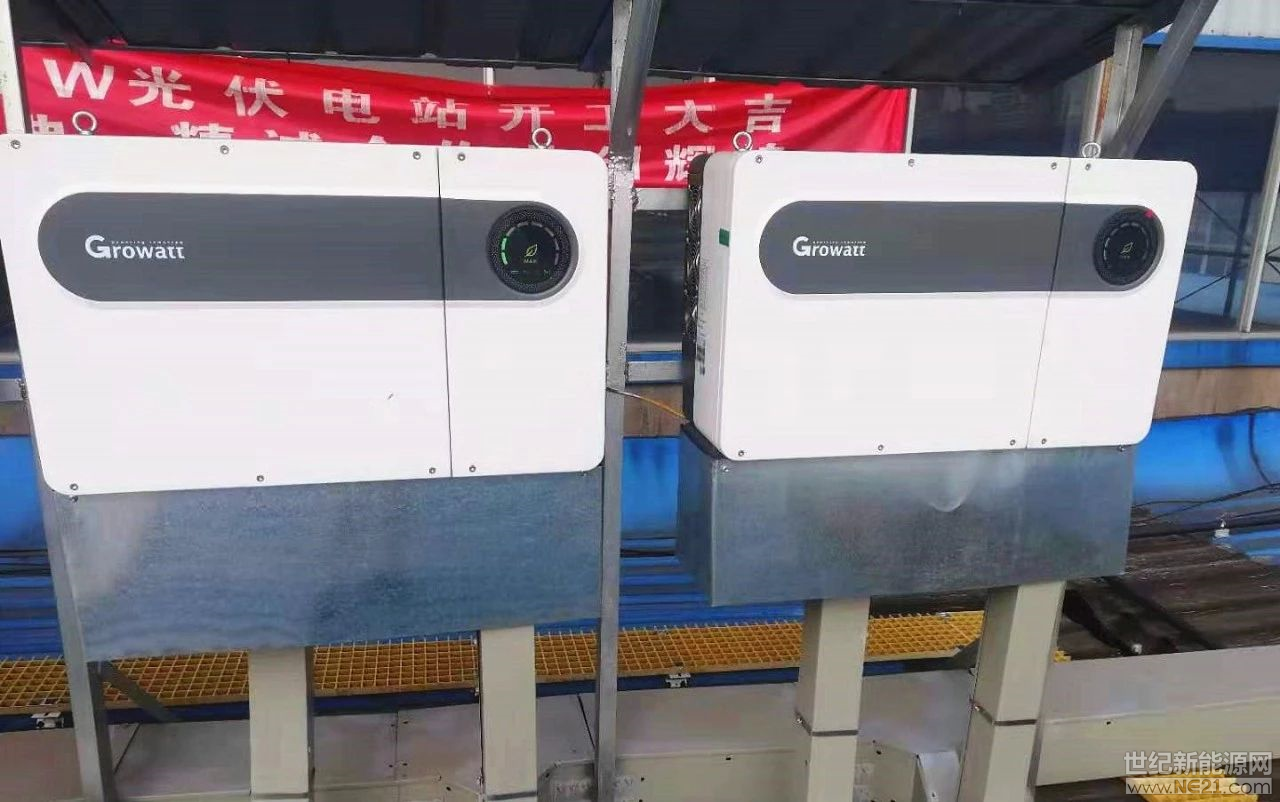

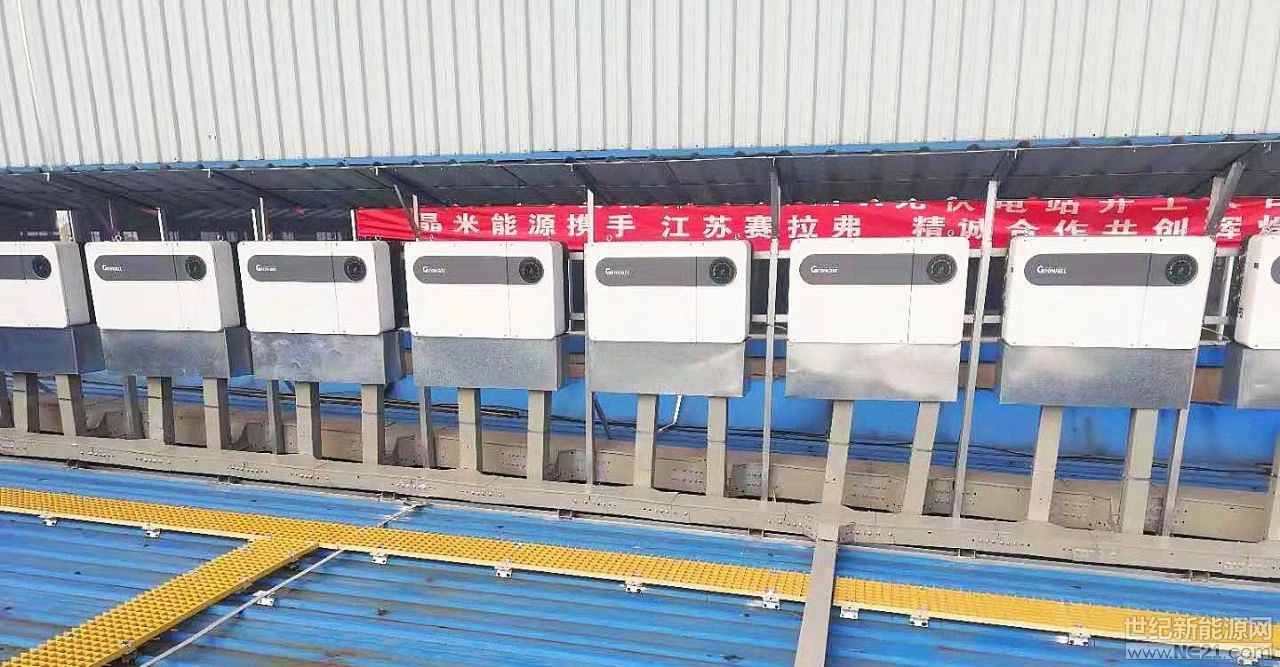

组件采用了赛拉弗自主研发的单晶日食叠瓦组件，一共使用4824，总功率为1.49MWp，好马配好鞍，为了让叠瓦组件的性能优势充分发挥出来，赛拉弗公司考察了全球一线逆变器厂家，从逆变器的效率、性能、安全可靠性、运维等多方面对比，最终采用了深圳古瑞瓦特最新一代MAX系列的四核芯逆变器。

古瑞瓦特MAX系列产品，包括60kW，70kW，80kW输出三相400V并网的LV系列和60kW，70kW，80kW输出三相480V并网的MV系列，是专为中大型光伏扶贫项目及工商业项目量身订做的一款机型。

古瑞瓦特从直流侧，逆变器本身和交流侧应用了很多创新实用技术，全面提高光伏系统的发电效率、环境适应能力和运维检测能力。

1、直流侧

采用6路MPPT，每路组串电流最大12.5A，组串失配损失更少；无直流熔丝，消除易损件，免维护设计；AFCI保护，准确分辨直流侧拉弧信号，及时做出处理，避免火灾；智能I-V曲线扫描，主动诊断分析组串状态信息，无需专业设备也可知组串信息，电池板故障定位远程、直观、快速、精准。



2、逆变器侧

采用双DSP，CPLD，ARM等四“核芯”结构，逆变器可以实现更多更复杂的功能，运行速度更快，处理故障更专业，安全性能更可靠。采用多功能信息盘，寿命长，信息量大，可以显示逆变器运行状态、输出功率、故障类型。全功率模块设计，安全可靠。效率高，中国效率98.65%，最高效率99.05%，是目前中国效率最高记录保持者。

3、电网侧和运维侧

电网侧故障录播功能，能实现远程、快速、精确的故障定位，根据故障类型，采取相应的措施，一键检测功能，具体项目包括以下4个功能： I/V曲线扫描、电网电压波形、电网电压谐波、电网线路阻抗，全部检测一遍只需要5分钟，便可以检测组件存在的问题、电网质量检测、电网线路阻抗诊断，它集成了I/V曲线诊断仪以及电能质量分析仪的功能，但不需要单独配置设备，也不需要拆卸组件，方便，高速，准确。

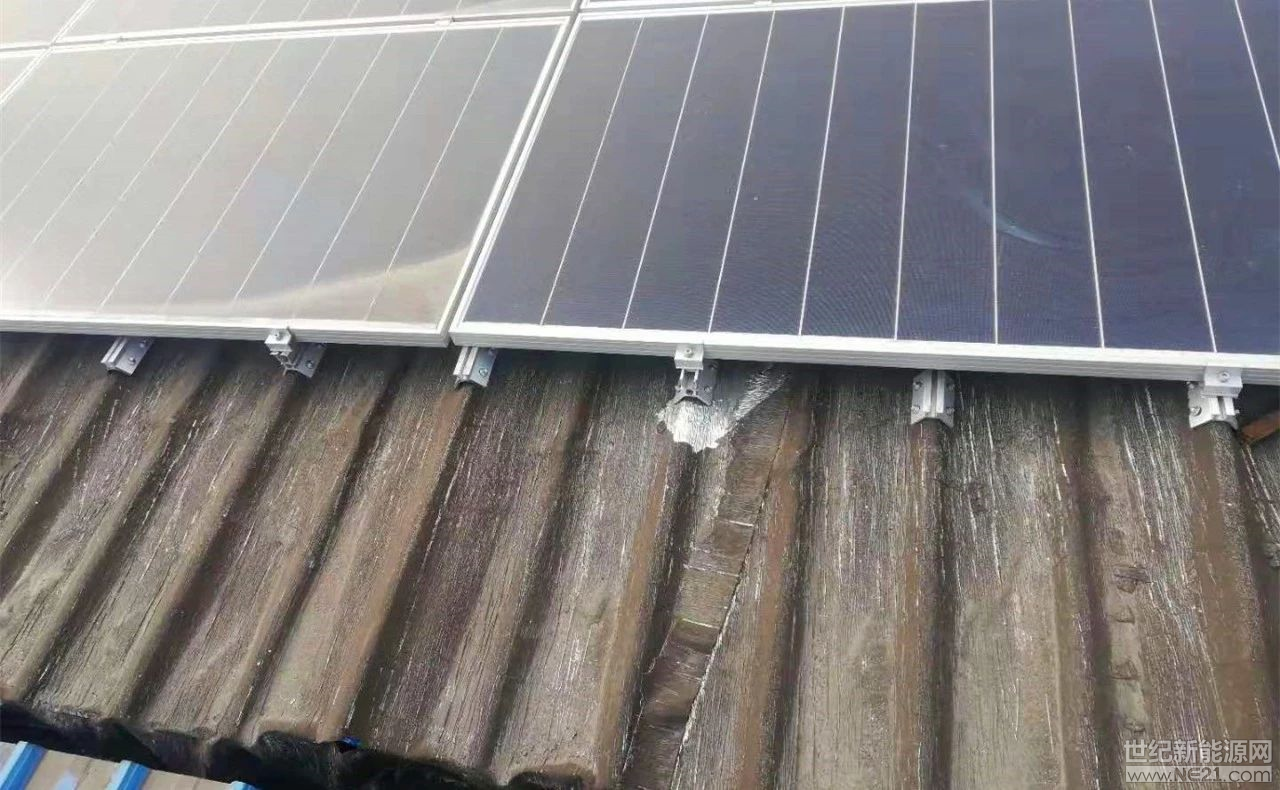

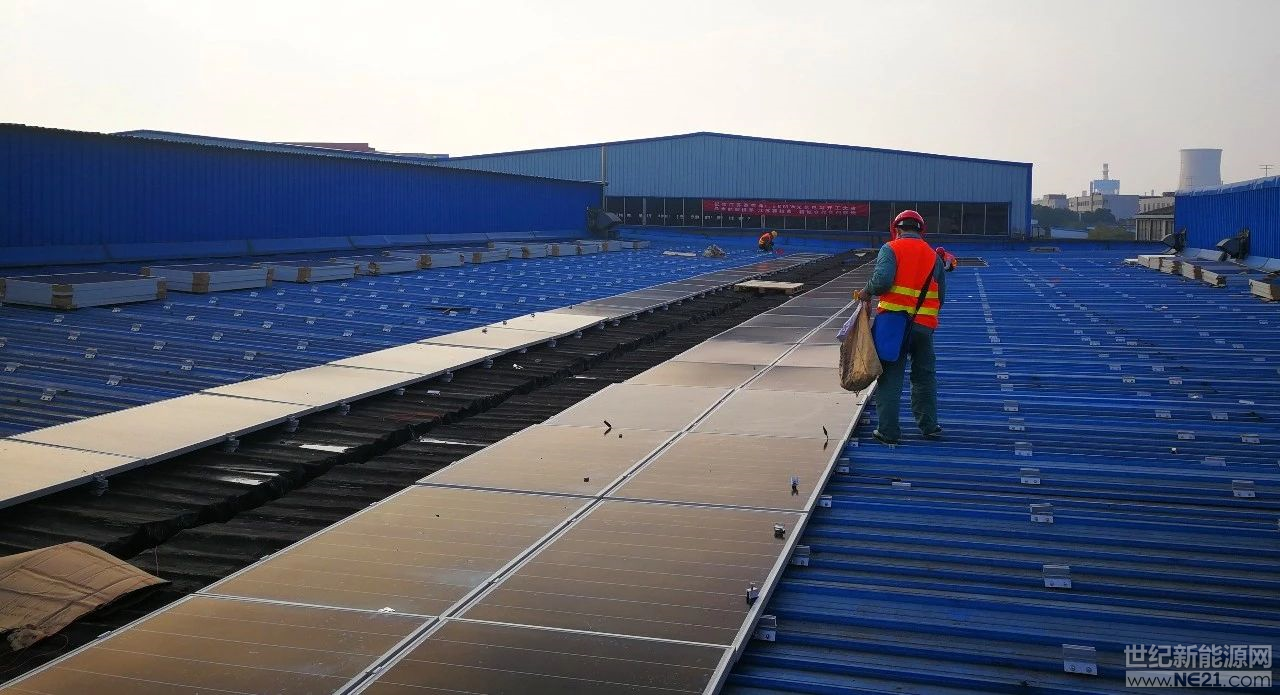

该项目由晶米能源科技承建，项目除了使用高效叠瓦组件和四核芯逆变器外，支架方面也有很多创新设计，采用无导轨支架，减少了系统的荷载和成本。屋面T型彩钢瓦夹具打自攻钉，然后采用多重防水处理，保证项目屋顶在使用期间内不漏雨，无导轨的支架既减少了系统荷载，也减少了系统的成本，但对设计和安装要求很高，每个瓦峰支架之间的距离要保持一致，以保证组件受力均匀和载荷要求。

叠瓦组件四核逆变器一相逢，便胜却人间无数，该项目自安装运行以来，一直稳定运行，发电量比同等面积的普通组件高15%以上。充分体现了高效组件和高效逆变器的绝配。
