古瑞瓦特逆变器集成检测功能-随时为光伏系统把脉体检

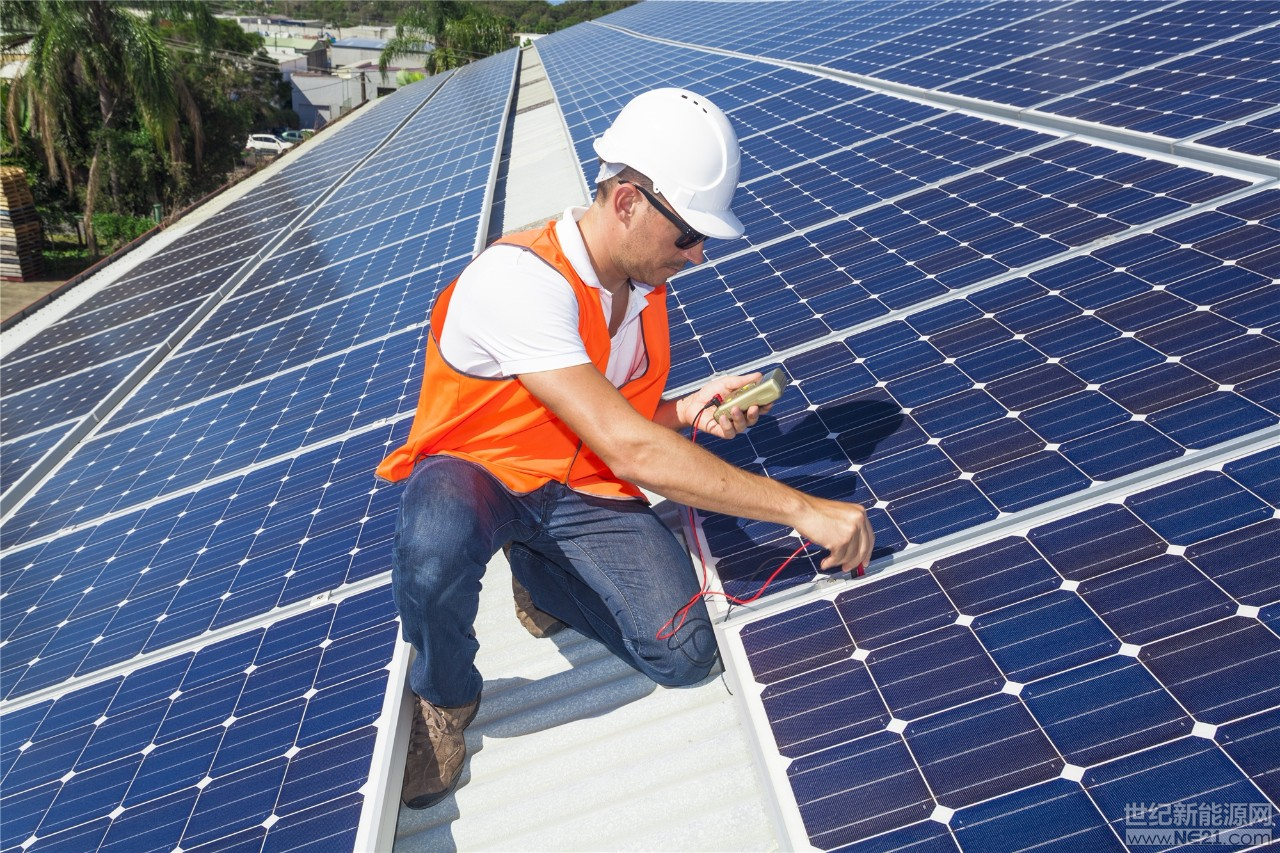

光伏系统安装之后，运维成了最重要的事情。组件安装在露天场所，容易受外界环境影响。据统计，组件上的灰尘、树叶等脏污，组件局部遮挡，旁路二极管、硅片、组件功率PID衰减等因素对系统发电量的影响最大。电网电能质量对光伏系统的安全和发电量影响同样很大，当电网电压剧烈波动时，逆变器调整能力有限，有可能造成光伏逆变器经常重启，严重的情况还有造成逆变器内功率器件过压炸机，电解电容过流爆开。

组件、逆变器、电网等出现问题，都会影响光伏电站的安全稳定运行。这时，需要定期给电站来一次精准的体检。



1.电站体检主要科目

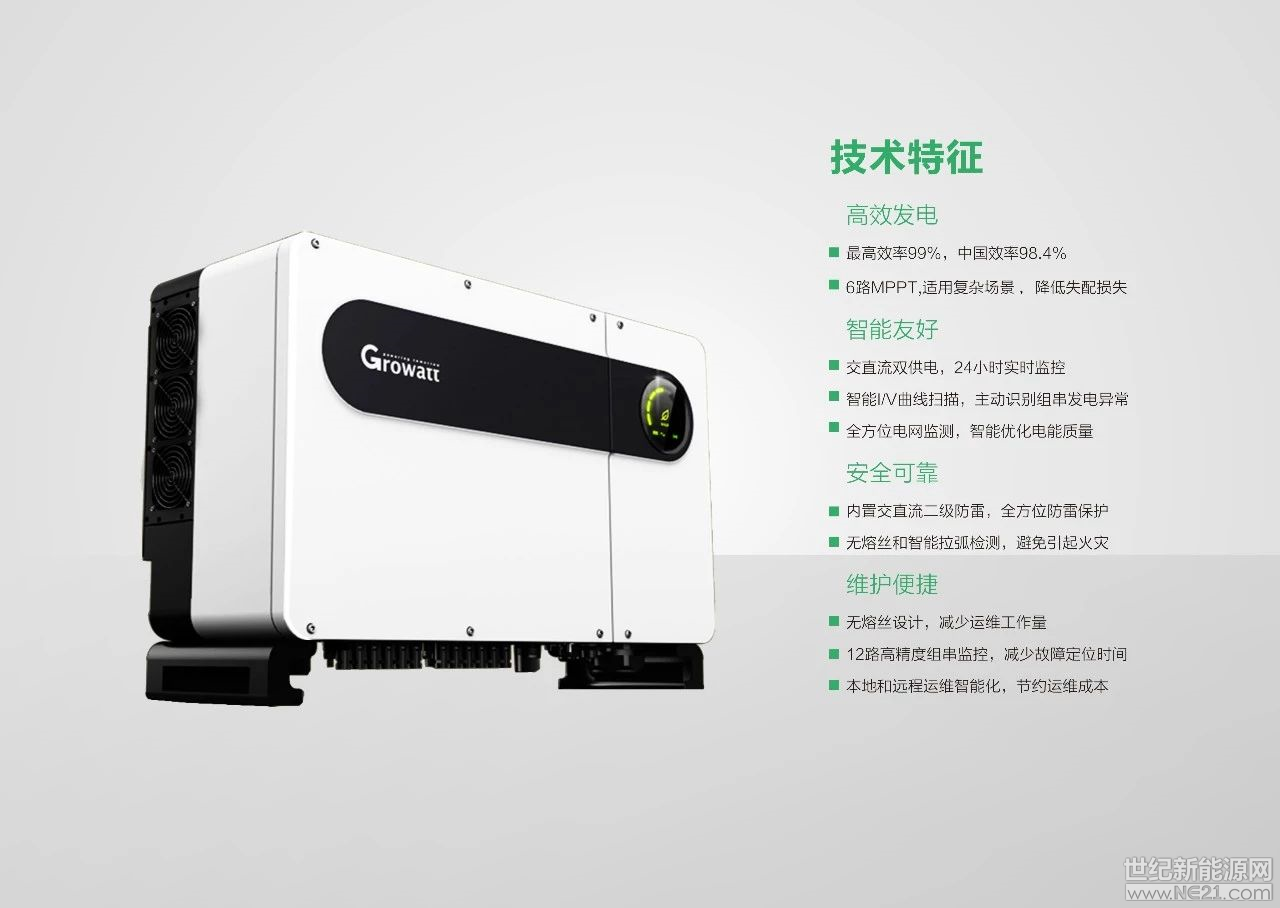

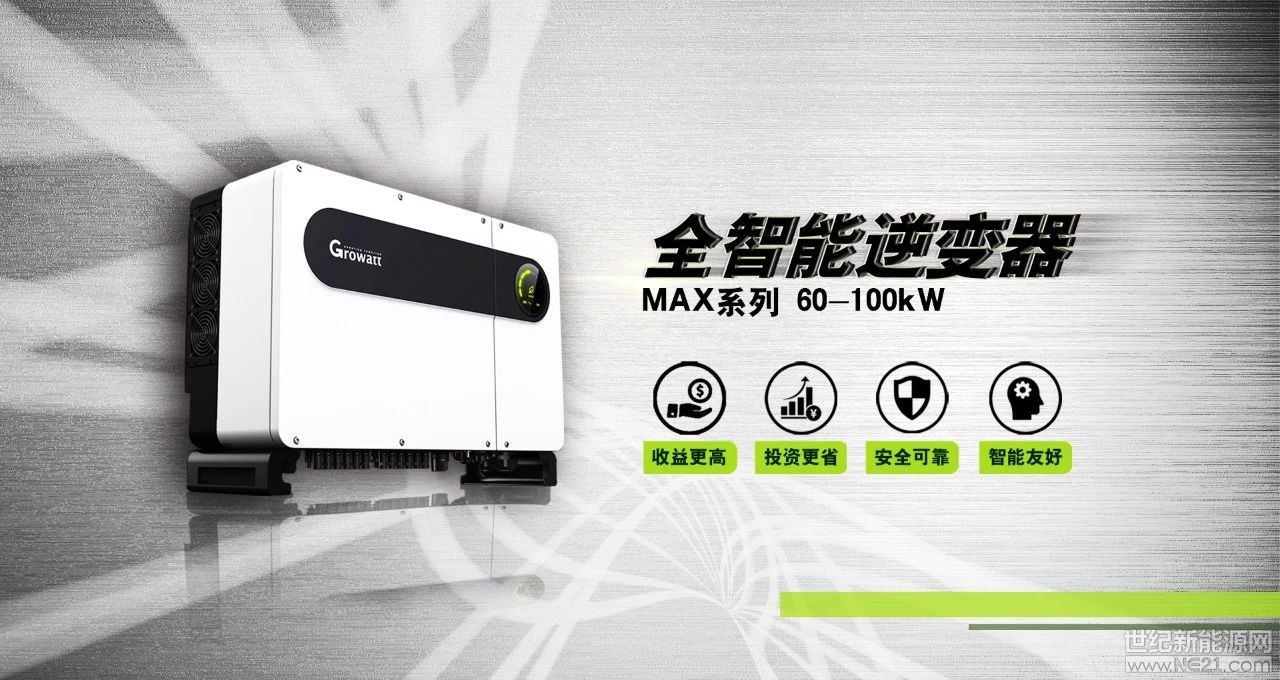

古瑞瓦特经过多年的现场调研，在新一代MAX 60-100K系列三相组串式逆变器，推出了一键检测功能，具体项目包括以下4个功能： I/V曲线扫描、电网电压波形、电网电压谐波、电网线路阻抗。全部检测一遍只需5分钟，可以检测组件存在的问题、电网质量检测、电网线路阻抗诊断，它集成了I/V曲线诊断仪以及电能质量分析仪的功能，但不需要单独配置设备，也不需要拆卸组件，方便、高速、准确。

2.一键检测操作流程

古瑞瓦特提供3种途径进入一键检测功能的界面：

• 本地调试：USB –WiFi和手机ShinePhone APP

• 本地调试：USB接口+电脑Shinebus

• 远程调试：RS485+ShineWebMaster+OSS远程监控



下面以手机ShinePhoneAPP调试为例

采用USB-WiFi模块，直接将模块插入机器的USB A口，机器开机后，模块会发一个本地WiFi信号。

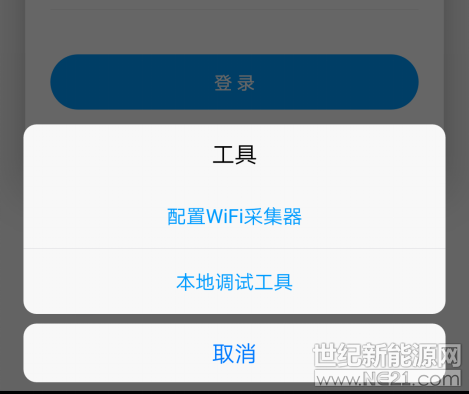

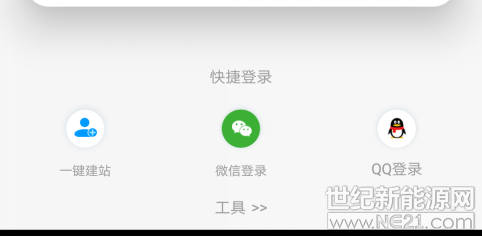

➤进入ShinePhoneAPP软件首页，点击下方“工具”进入到WiFi配置界面和本地调试工具界面。

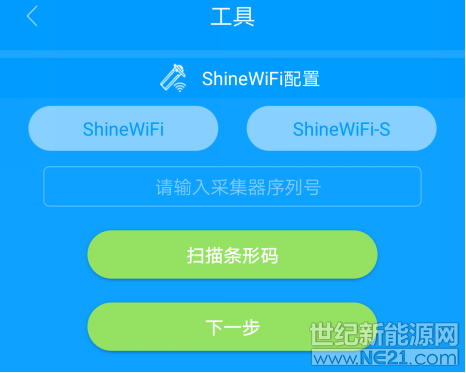

➤输入WIFI采集器的序列号，连接逆变器和手机APP.

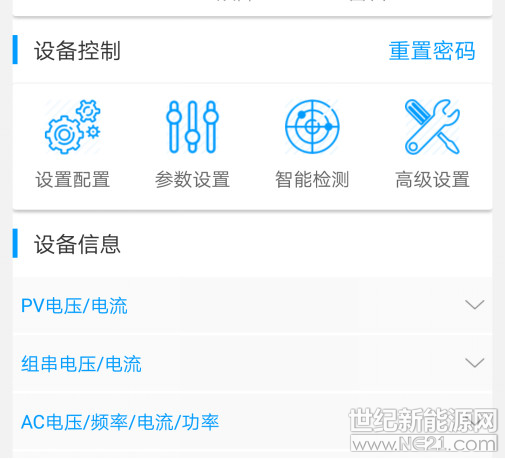

➤WIFI连接成功后，进入设置界面，点击智能检测

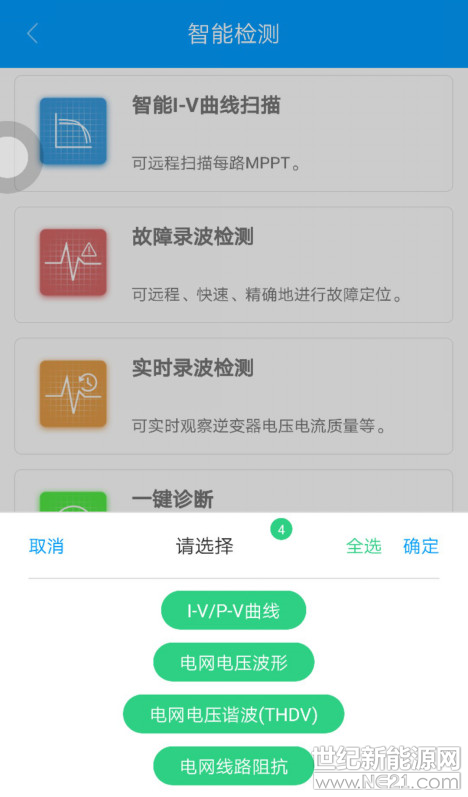

➤再选一键诊断，可以看到后面有4个子栏目，I/V曲线扫描、电网电压波形、电网电压谐波、电网线路阻抗。

3.一键诊断操作



实际测试情况

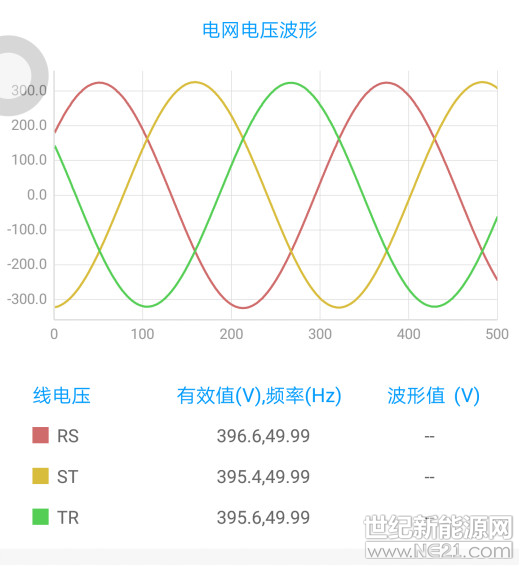

1、电网电压波形，直观显示市电电压有效值：

▲一键诊断电网电压波形

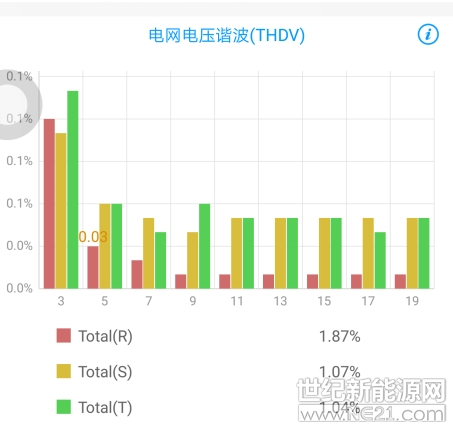

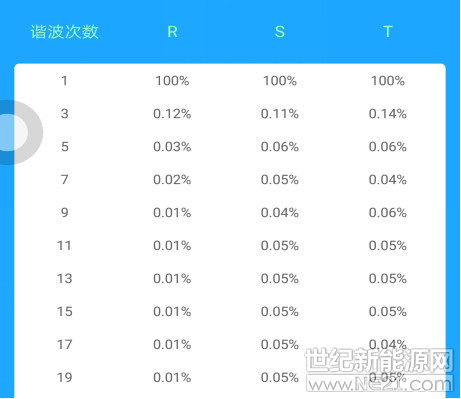

2、电网电压谐波，分别显示三相谐波情况，点开如下左图右上角问号，显示0~20次间奇次谐波分量及总谐波量：

▲一键诊断电网电压谐波

3、电网线路阻抗，实测三相每一条线路上阻抗大小：

▲一键诊断电网线路阻抗

电网线路阻抗与I/V曲线诊断为MAX工作状态下检测，检测完后逆变器会自动关机检测电网电压波形与电网电压谐波，所有项检测完毕逆变器自动倒计时并网。

4.一键诊断

I/V曲线扫描：光伏I/V曲线是指组件输出电流与输出电压的关系，一旦组件发生阴影遮挡、损坏或者接触不良等情况时，组件和组串的I/V曲线都会发生明显的变化。不同的故障类型, 曲线会不一样,因此根据曲线可以初步判断组件是何种故障,再根据故障类型采取相应的措施。

电网线路阻抗：逆变器会经常碰到电网电压超标的故障报警，其中的原因就是交流侧线路阻抗过大，如果光伏功率大于本地负载功率，需要送电上网时，线路就会有电压损耗，从而导致逆变器输出端电压升高而停机保护，以前常用的办法是增加交流电缆的截面积，但是增加多少，没有一个参考值，有了这个电网线路阻抗测量具体数值之后，就可以定量分析需要增加多少了。

电网电压波形与谐波检测：在电网质量较差的地方安装光伏系统，需要实时监控，并对电网的参数进行实时监控。故障录波是一种调度端电网故障诊断系统，当系统发生故障时，自动地、准确地记录故障前、后过程的各种电气量的变化情况，通过对这些电气量的分析、比较，有针对性地采用改善措施，提高电力系统安全运行水平。
