微观选址方案及布机原则
风电场微观选址工作涉及了气象、 地质、交通、电力等诸多领域，在微 观选址之前要根据风电场的风能资源 条件初步排布机位，明确风电机组布 置原则。根据《风电场工程规划报告 编制办法》《风电场场址选择技术规定》 及近年来编制的项目建议书、可研报 告、初设报告的相关经验，在进行风 电场的设计及建设前，为便于今后的 设计、建设工作顺利开展，需落实如 下建场条件：
（1）矿藏分布图：是否存在压覆矿及采空区；
（2）所在区域土地属性 分布（基本农田、一般农田、荒地、草地、 林地等）；
（3）所在区域及其附近地上、 地下文物分布；
（4）所在区域交通（公 路）现状图及规划资料；
（5）所在区 域旅游区、景点相关资料；
（6）所在 区域自然保护区、候鸟迁徙路线相关 资料；
（7）所在区域军事设施分布情 况；
（8）所在区域民居分布情况；
（9） 所在区域电力线路、设施分布情况。
在落实建场条件之后，即可在排 除以上限制性因素的区域内进行机位 排布。风电场通过风电机组把风能转 化为电能，风流经过叶轮后速度下降 并产生紊流，在沿着风向经过一定距 离之后风速才会恢复。因此，在布置 风电机组时，应使沿着主导风能的风 电机组距离越大越好。但是，这样会 使宝贵的风能资源和土地资源得不到 合理利用，还增加了机组间电缆和道 路的长度，使得投资增加，而获得的 发电量并不是很多，降低了整个风电 场的经济性。因此，在布置风电机组 时，关键是寻找投资和资源开发利用 量的结合点，恰当平衡两者的关系， 同时还要根据实际的地形和地域情况， 因地制宜地优化布置。布置原则为：
（1）首先应充分考虑场址内盛行 风向、风速等风况条件。在同等风况条 件下，应优先考虑那些地形地质条件良好且便于运输安装的场地进行布置。
（2）进行多方案比选，精细调整 机位，在投资、建设安装难度、发电 效益方面取得最佳平衡，努力提高综 合效益，减少投资成本，降低建设安 装难度，提高发电量，争取风电场综 合效益最优化。
（3）避免无效机位。如项目场址 内农田、村庄较多，预计在土地、林地、 环保、水土保持、村民利益等方面会 遇到较多限制。在设计中需全面考虑 地类、环保、水土保持等要求，避免 无效机位，做好预备方案，尽量减少 机位调整，特别是大规模的调整。
（4）合理集中机位。如果分散布 置风电机组，虽可获得相对较高的发 电量，但线路、道路较长，建设安装 难度较大，反而降低了综合效益。因 此，在综合考虑线路、道路、建设安 装难度等问题并保证发电量的前提下， 集中机位以取得发电量、线路、道路、 建设安装难度的最佳平衡，降低投资， 提高风电场的综合效益。
微观选址及优化
微观选址作业分为内业和外业两 个阶段，首先是进行内业工作，接着 在内业工作的基础上进行外部作业。 微观选址外业工作完成后，再根据项目具体情况不断优化，从而得到科学 合理的机位排布方案。
微观选址内业的工作内容包括：
（1）综合考虑风电场地形、地表 粗糙度、障碍物等，并合理选用风电 场各测风塔的测风数据，利用风能资 源仿真计算软件进行流场模拟；
（2）根据风电场风能资源分布情 况和具体地形条件，兼顾单机发电量 和风电机组间的相互影响，拟定若干 个风电机组布置方案，对风电机组布 置进行比选优化；
（3）从发电量、道路与线路路径、 安装平台选取等方面进行技术经济比 较，选定风电机组最终布置方案，绘 制出风电机组布置图。
微观选址外业工作主要为确定各 机位的现场条件，综合考虑风能资源、 地质、交通运输、施工、输变电、工程 规模、远期规划、地方政府意见等方面。 根据各风电机组机位现场条件，对部分 机位进行优化微调，对少数不满足建设 条件的机位进行调换，最终确定风电机 组机位，并在现场定桩标记。
微观选址外业工作完成后，应对 现场确定的机位进行风能资源分析复 核，确保所定机位合理。同时要根据 业主反馈意见、风电机组生产厂家复 核结果进行调整，以最终确定机位。

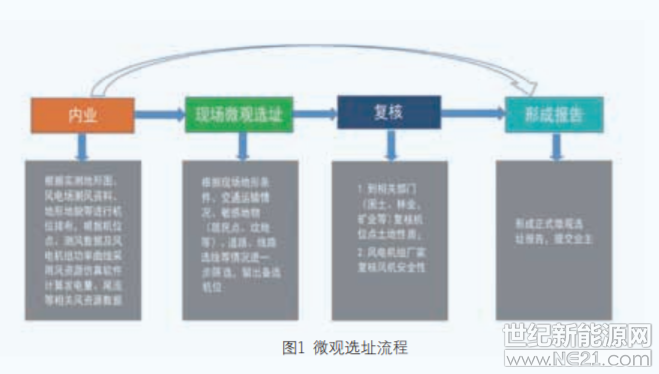

微观选址是一项反复迭代、不断调整优化的工作，也是一项需要进行全过程质量管理的工作，只有在每一 环节进行细致的计算分析，不厌其烦 地作方案对比，才能得到科学合理的 机位布置方案。微观选址工作流程如 图 1 所示。
案例分析
本文以一个南方低风速为例，采用如上所述的复杂地形下 的精细化微观选址方法进行机位排布。
一、项目概况

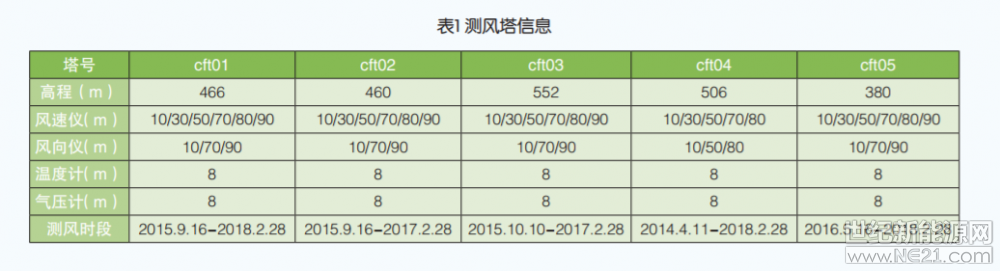

该项目位于江西省南部，场区地 形为低山和丘陵，属于罗霄山系诸广 山余脉，海拔 260 ～ 530m。场区内山 势连绵起伏，沟壑较多，植被茂密， 乔木、灌木、草坡混杂，沟壑内有较 多农田、村庄分布。本期工程装机容 量 30MW，安装单机容量 2MW 的风电机组 15 台。此项目有 5 座测风塔， 测风塔及风电机组位置如图 2 所示， 测风塔配置如表 1 所示。
二、风能资源分析
通过分析该风电场的测风塔数据， cft01、cft02、cft03、cft04、cft05 测风塔 的80m高度代表年风速分别为5.11m/s、 4.84m/s、5.09m/s、5.23m/s、4.64m/s， 风功率密度分别为 140W/m²、131W/m²、 144W/m²、168W/m²、104W/m²。风电 场全年盛行风向相对集中，基本位于 N、S 扇区，也分布在 NNW 扇区，盛 行风向为北风、南风；风能密度分布 集中程度较高，基本集中于 N、S、 NNW 扇区，全年盛行风向和风能密度 分布方向基本一致，有利于风能的开 发 利 用。cft01、cft02、cft03、cft04、 cft05 测风塔各高度标准空气密度下的 50 年一遇最大风速均小于 37.5m/s，80m 高度 15m/s 风速区间的平均湍流 强度分别为0.14、0.12、0.13、0.12、0.11， 符合国际电工协会 IEC61400-1（2005） 标准关于ⅢB类风电机组的等级要求。 因此，该风电场既可以采用Ⅲ B 类及 以上等级的风电机组，也可以采用 S 类风电机组。
三、精细化微观选址
在可研阶段时，F01 － F03 机位 排布在风电场的东侧（绿色机位）， F01 － F03 机位点距离其他机位较远。 在风电场初步设计阶段，深入研究了 此风电场的地形及风能资源特性，对 比分析了不同轮毂高度的多种机型比 选方案。评价一种方案的优劣，不能 仅从发电量和等效利用小时来考虑， 应以综合经济指标予以评价。除发电 量，风电机组的价格、塔筒、基础、 箱变、线路、道路以及变电所等也都 是影响机型方案选择的重要因素。通 过对比分析发现：在前期方案中，整个风电场的道路、集电线路成本较高， 从而会增加整体投资，降低项目的抗 风险能力。综合考虑以上微观选址优化方法，结合经济性分析得出了优化 方案，即将原来在风电场东侧较远处 的 F01 － F03 号机位舍弃，在北侧较近的地方选取 3 个机位，重新进行风 电场设计。
优化前后的风电场发电量、道路、 集电线路发生如下变化：
发电量方面，调整前代表年年上 网电量 0.5579 亿千瓦时，等效满发小时 数 1860h，容量系数 0.2122。调整后代 表年年上网电量 0.5527 亿千瓦时，等 效满发小时数 1842h，容量系数 0.2103。
道路方面，机位变更前：风电场 运输场内检修路总长 29.9km，其中新 建及改建碎石运输检修路总长 18km， 改建现况 3.5m 宽碎石路 11.9km。变 更后：风电场运输场内检修路总长 24.3km，其中新建及改建碎石运输检 修路总长 14.7km，改建现况 3.5m 宽 碎石路 9.6km。变更后，道路长度由 29.9km 减少至 24.3km，减少 5.6km。
本工程集电线路分为 A、B 两回， A 回集电线路连接 F01 － F03 风电机 组，B 回集电线路连接 F04 － F15 风 电机组。F01 － F03 风电机组调整到 FJ1 － FJ3 后，A 回集电线路将发生变 化，对 B 回集电线路无影响。变更后， A 回线路长度由 6.7km 缩短至 5km， 减少 1.7km。
根据 2018 年第二季度的价格水 平、国家能源局发布的《陆上风电场 工程设计概算编制规定及费用标准》 （2011 版）和《陆上风电场工程概算 定额》（2011 版）的通知及其附件、 《关于建筑业营业税改增值税后陆上 风电场工程计价依据调整实施意见》 可再生定额〔2016〕32 号文件、《电 力工程装置性材料预算价格》、《建 设项目经济评价方法与参数》（第三版） 发改投资〔2006〕1325 号等规定及现 行的有关财税政策，对风电场工程优 化前后的两种方案进行详细的工程概 算及财务评价，得到如表 2 所示的经 济性对比分析结果。
调 整 后， 年 上 网 电 量 由 5579.1 万千瓦时减少至 5527.4 万千瓦时，减 少 51.7 万千瓦时；总投资由 23346.44 万元减少至 22937.78 万元，总投资减 少 408.66 万元；项目投资财务内部收 益率由 9.83% 增加至 10.21%；资本 金财务内部收益率由 16.27% 增加至 17.58%。结合道路、集电线路等因素 集中机位后，发电量虽有所降低，但 整个项目的收益率有所增长，同时也 提高了项目的抗风险能力，且有利于 项目运营期的维护管理。
结论
随着我国风电产业的蓬勃发展， 陆上风电场可开发风速的水平不断下 探，如何最大限度地开发利用好低风 速风能资源，已经成为当前风电领域 内一个值得深入研究的重要课题。微 观选址作为风电场开发流程中的重要 一环，对风电场项目的经济性评价和 机组选择起重要指导作用。在微观选 址过程中，只有深入研究风电场的风 能资源及地形因素，设计出科学的布 机方案，匹配最适合的机型，才能从 源头上控制项目的投资额，提升项目 的收益率，降低风电项目的投资风险， 最大化地为客户创造价值。
